新品推荐15 ARC-S35氟磺酸类化合物性能评测分析
一、性能总结与分析
如鲲新型添加剂产品ARC-S35，该产品为磺酸类化合物。其通过低电位优先成膜、SEI膜成分优化、界面阻抗降低三大核心机制，实现了对电芯低温性能、倍率性能和高温存储稳定性的全面提升，尤其适合对宽温域、高功率场景有需求的锂离子电池体系（如动力汽车、储能设备）。为电解液添加剂的开发提供了 “低成膜电位+高离子传导膜” 的优化思路。

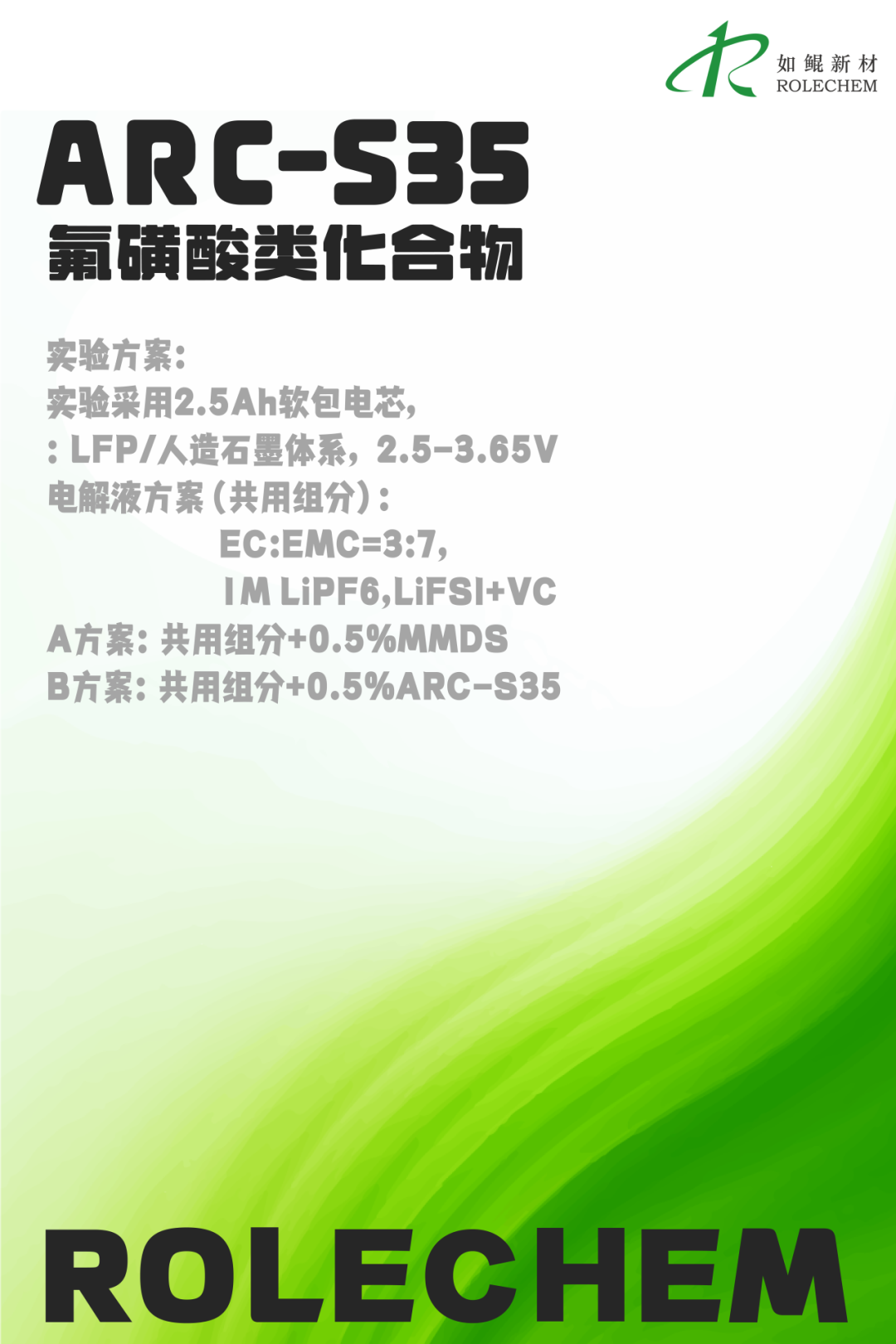

二、评测条件
三、实验结果
1.电化学成膜特性和初始性能：
01 成膜电位更低：

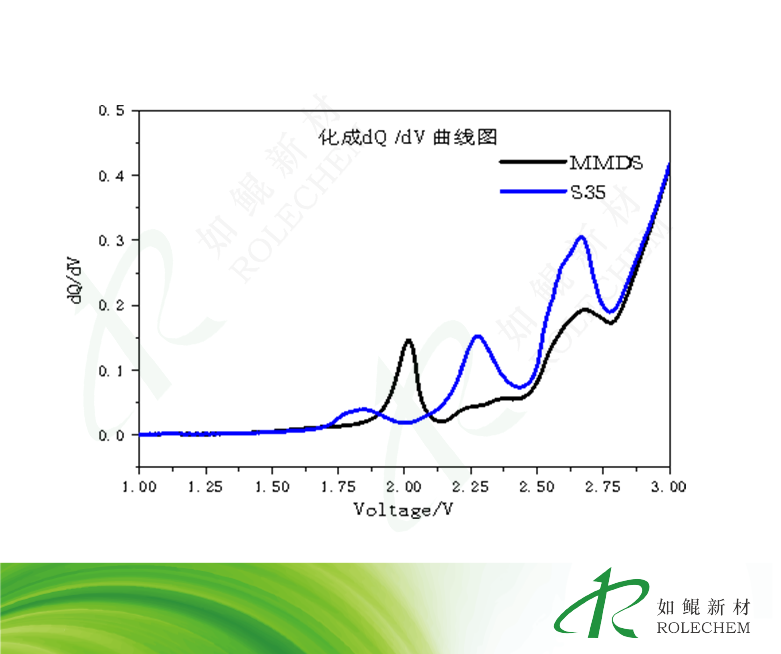

ARC-S35的成膜反应电位为1.8V，低于MMDS的2.0V，其优先在石墨-电解液界面形成稳定的SEI膜，避免高电位下电解液的过渡分解。

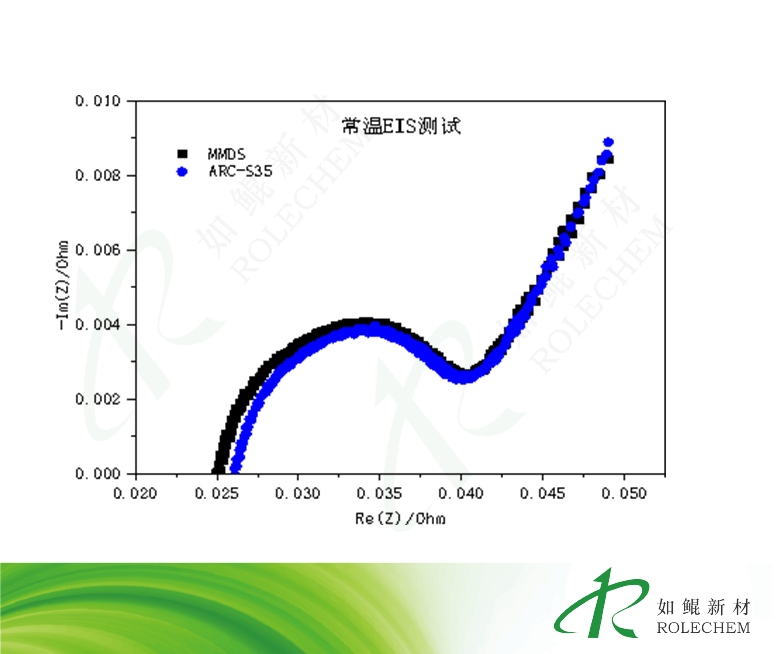

02 EIS测试：
ARC-S35具有较低的电荷转移阻抗，更有利于锂离子通过SEI膜，加速锂离子的迁移，提升电芯的倍率性能。
03 首效与首次放电容量：

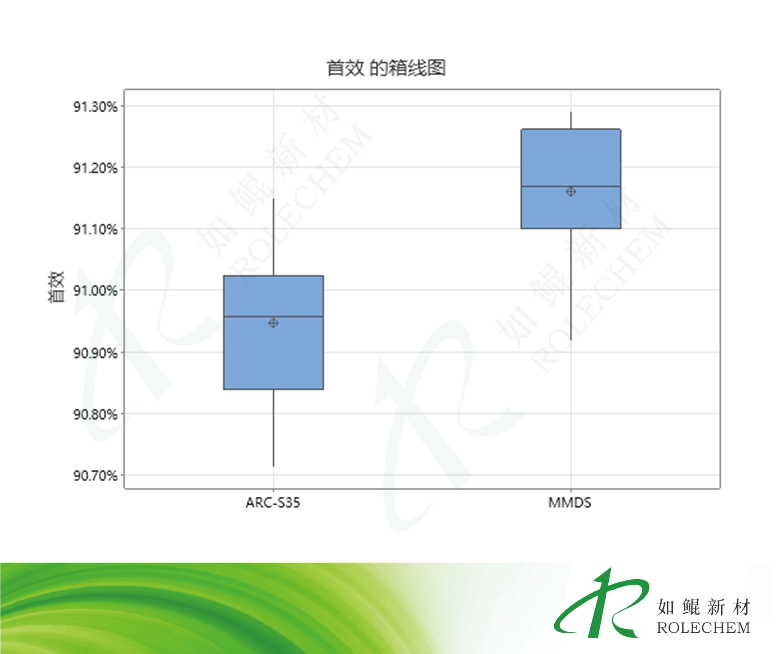

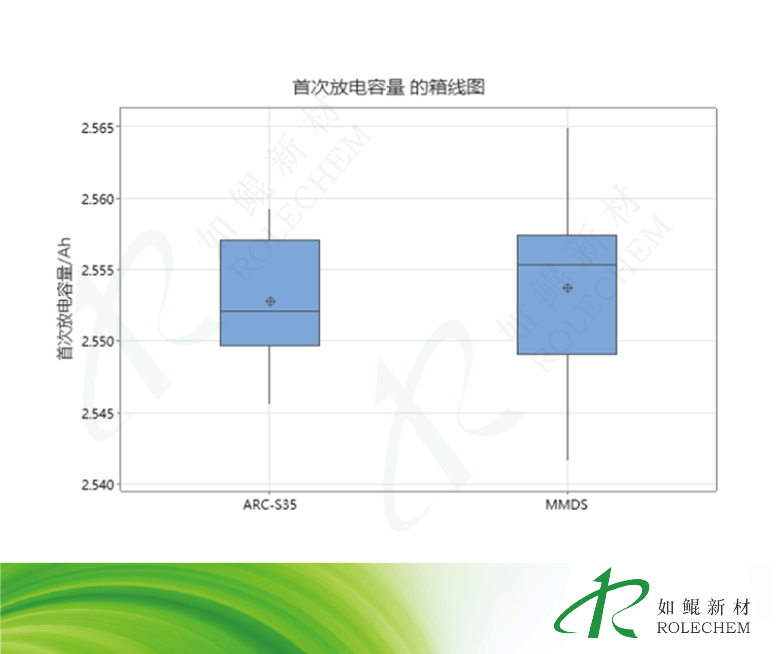

电芯首效（90.9% vs 91.2%）和首次放电容量（2.553Ah vs 2.554Ah）影响极小，其引入未显著增加不可逆容量损失，兼容性良好。
2.高低温性能优势：

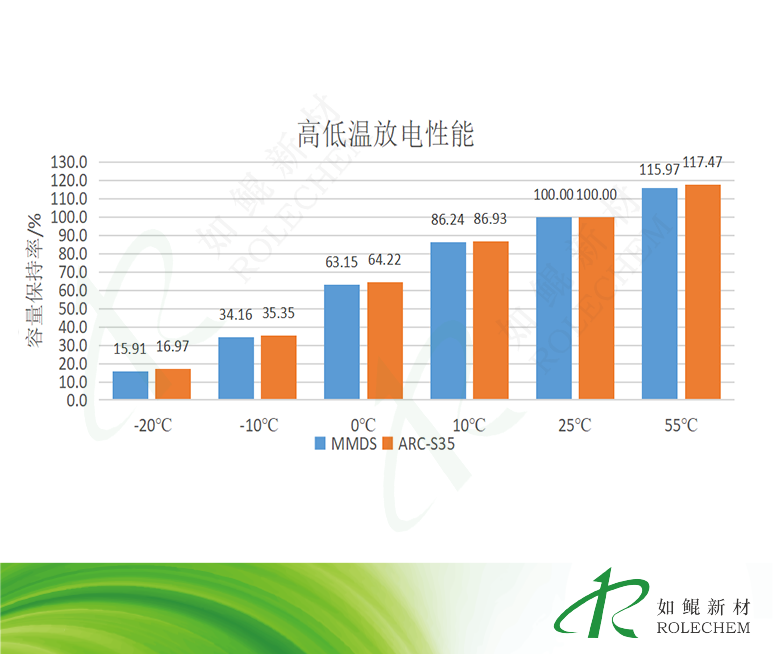

高低温放电性能：在 - 20℃~55℃范围内，ARC-S35组容量保持率较MMDS组高约1%（如- 20℃时 16.97% vs 15.91%），进一步验证，ARC-S35成膜阻抗更低，减少界面浓差极化现象，更有利于锂离子的自由迁移。
3.高倍率充放电优势：
01 倍率性能：

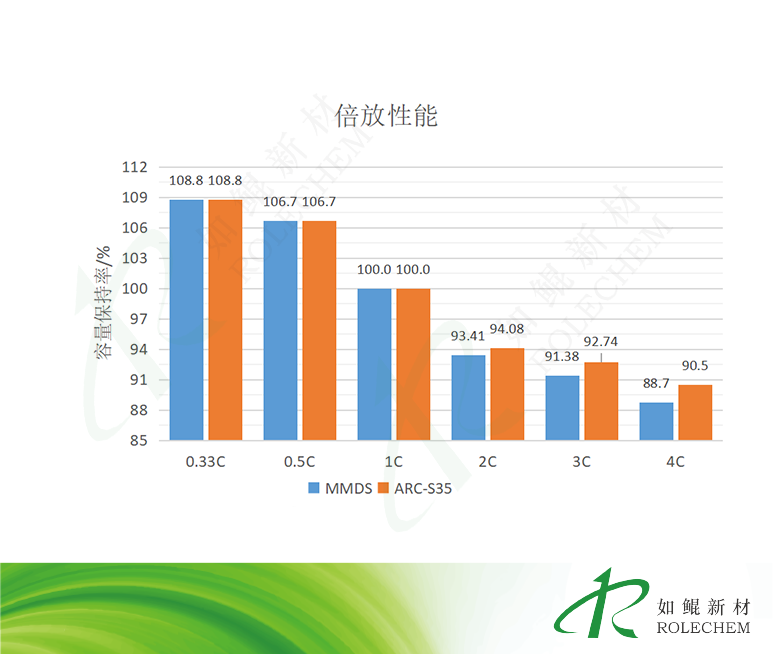

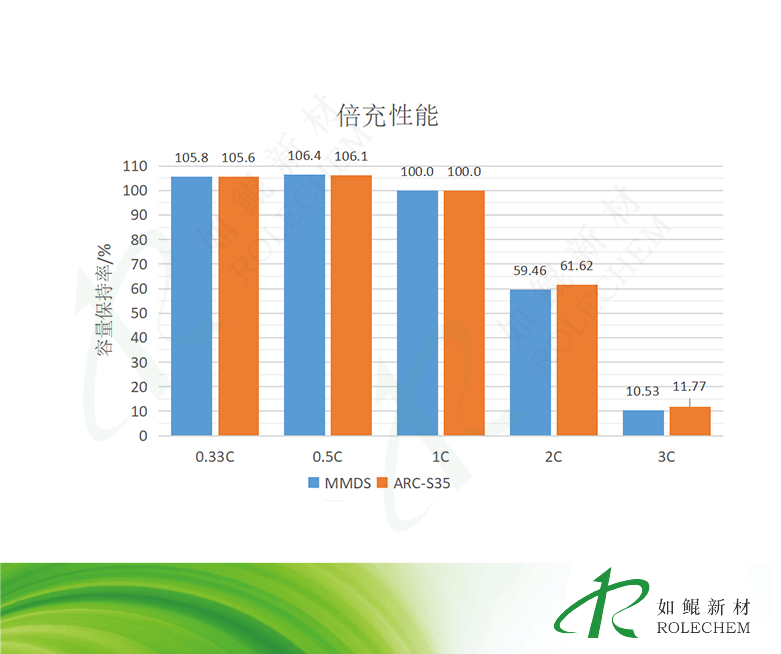

≤1C倍率充放电条件下，ARC-S35组与MMDS组差异不大；当＞1C条件下，ARC-S35优于MMDS，提升量均在1%以上。
02

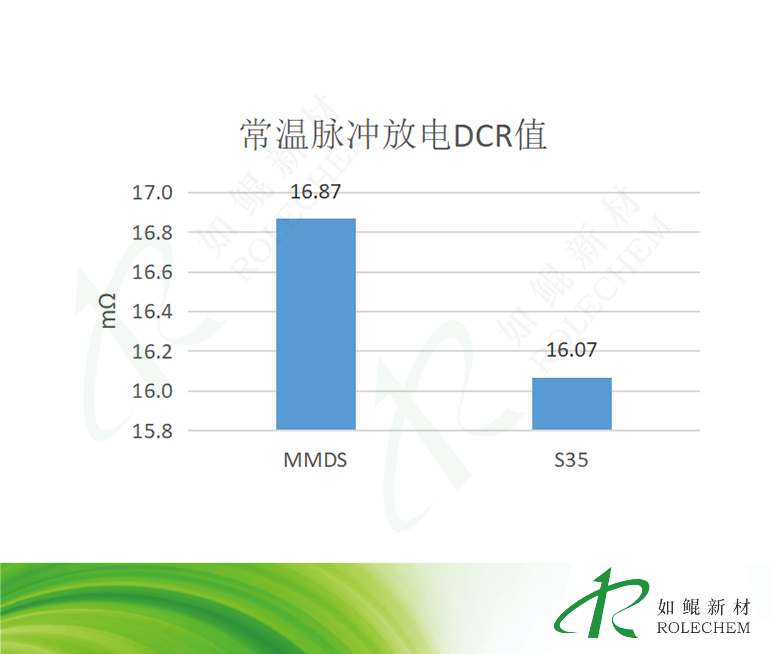

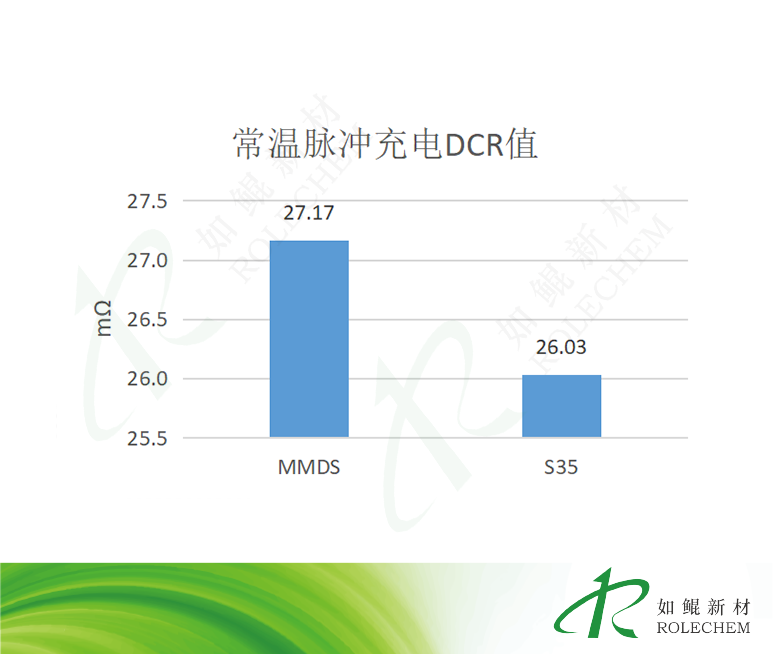

通过脉冲充放电测试可得，充电/放电直流电阻（DCR）分别降低4.2%和4.7%，说明界面阻抗更低，离子迁移阻力小，有利于倍率充放电性能，适应场景更偏向高功率型电池。
4.高温性能
01 高温存储性能优势明显：

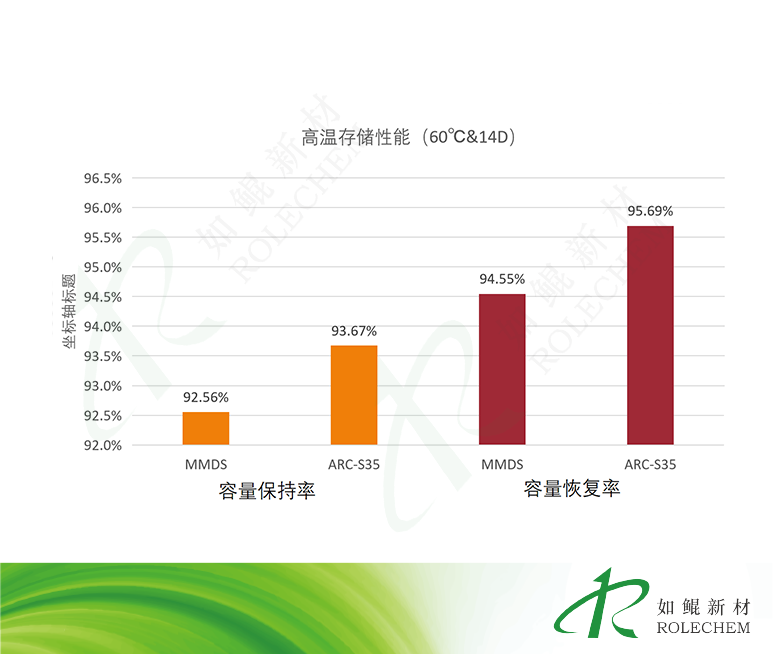

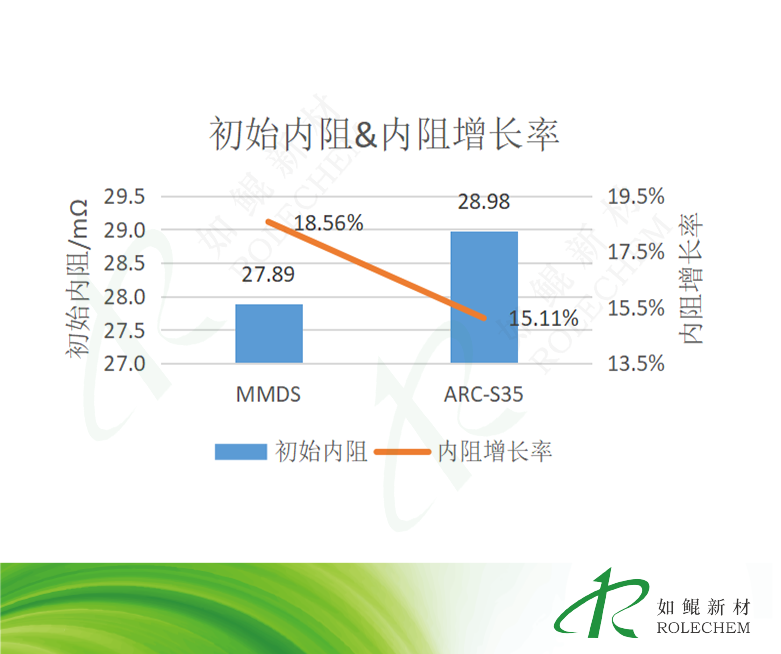

高温（60℃&14d）存储后容量保持率和恢复率均提升1%以上，内阻增长率降低3.45%（15.11% vs 18.56%），表明SEI膜在极端温度下更稳定，抑制界面副反应。

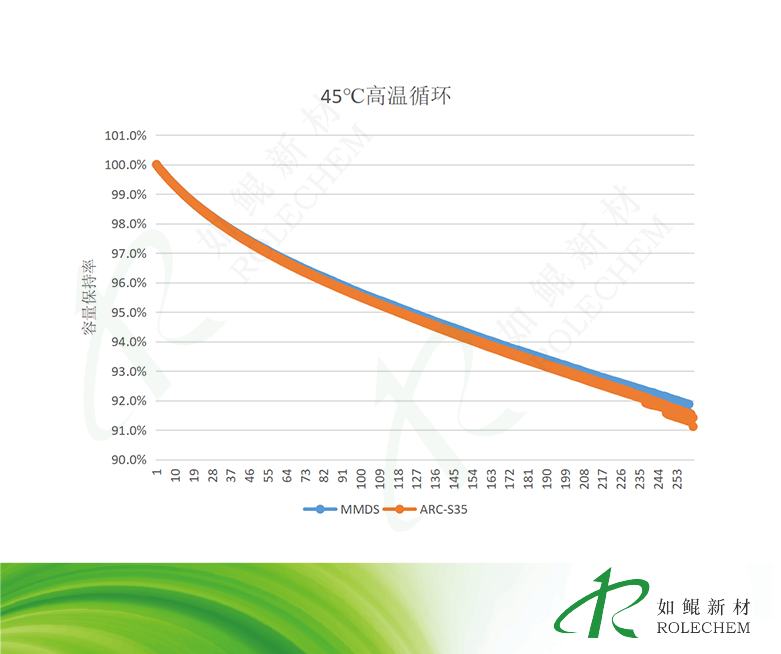

02 长循环容量保持率未劣化。
四、评测总结
以上综合，ARC - S35作为新一代电解液添加剂，凭借其在成膜、阻抗、宽温域性能、高温存储和高倍率等方面的显著优势，展现出了全性能超越MMDS的潜力。其技术价值不仅体现在性能提升上，还为电解液配方的优化提供了新的思路。在动力和储能领域，ARC - S35具有广阔的应用前景。
