新品推荐20 ARC-S38电解液添加剂性能专业评测分析
一、性能总结与分析
如鲲新型添加剂产品ARC-S38作为硫系化合物，通过“优先成膜”和“界面优化”机制，实现了对高温存储、高温循环以及抑制内阻增长的性能提升。
具体优势包括：
▪高温存储性能优异：显著提高容量保持率与恢复率，抑制DCR增长，改善高温后阻抗。
▪高温循环性能突出：循环保持率与能效均优于基础电解液，1.0%~1.5%添加量下表现最优。
▪成膜特性好：优先于VC在负极形成致密SEI膜，有利于界面稳定性。▪倍率性能基本不受影响，且高温存储后内阻控制更佳。
二、各维度性能表现与机理分析
①首效与首次放电容量：

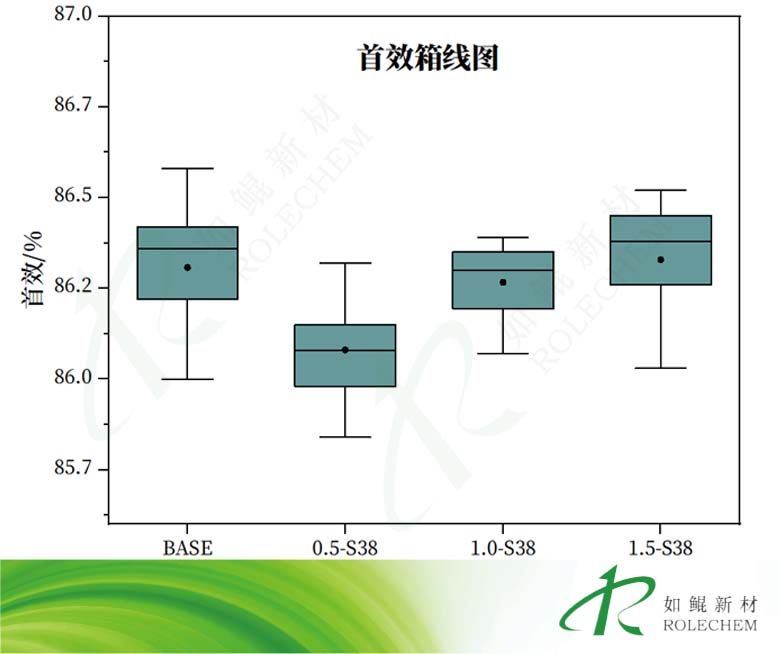

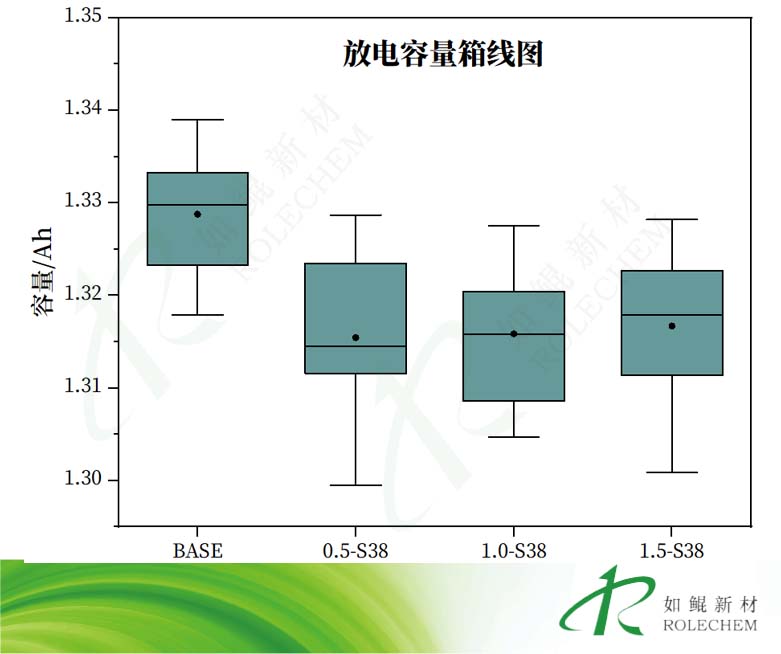

各组首效差异不大，均在约86.2%，仅0.5%-S38组略低0.2%。初始放电容量方面，所有实验组（添加ARC-S38）均比基础组（BASE）低约12mAh。推断ARC-S38在化成过程中优先于VC和溶剂形成致密SEI膜，会消耗少量活性锂，导致初始不可逆容量轻微增加，因此初始放电容量略有下降。首效基本持平说明SEI膜形成虽致密，但并未严重破坏正极活性材料结构，整体影响可控。0.5%添加量下首效稍低，可能与该浓度下成膜均匀性略差有关。
②界面阻抗（EIS测试）与dQ/dV分析：

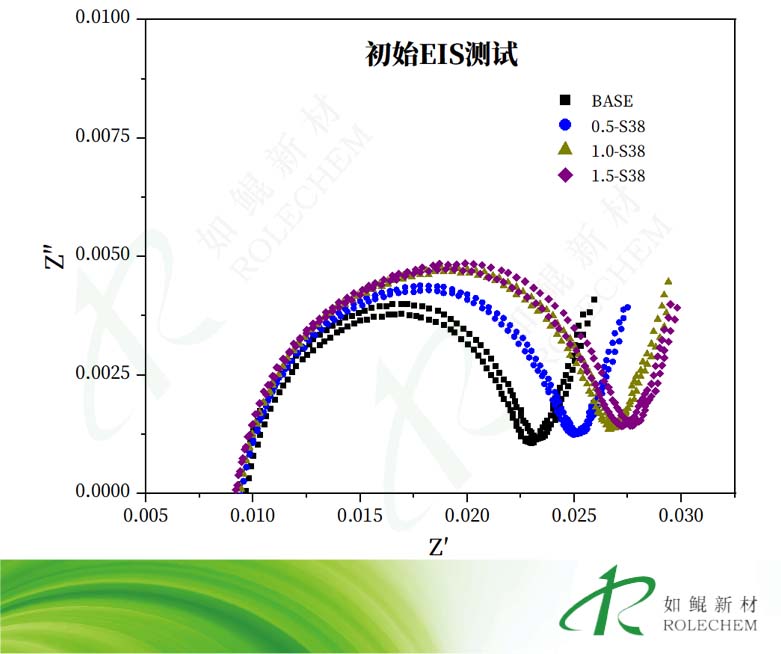

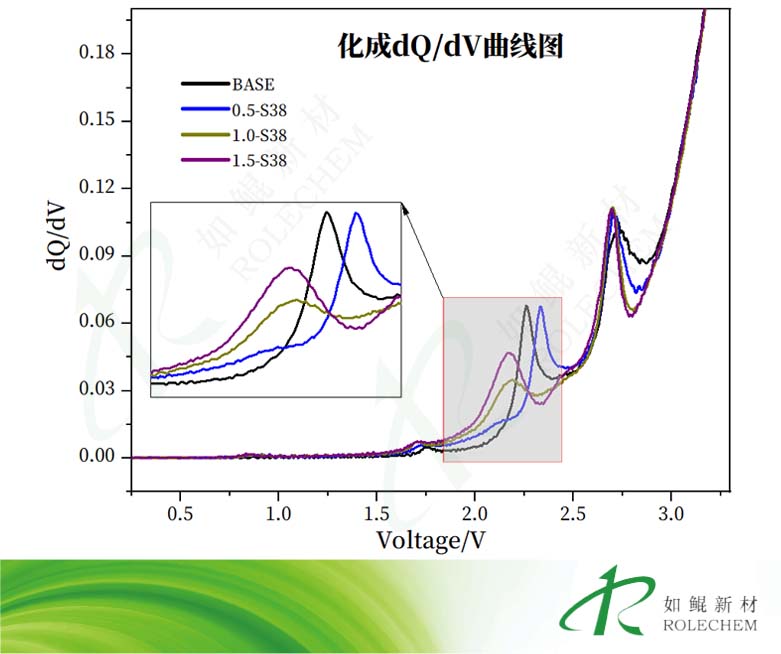

dQ/dV曲线分析，ARC-S38优先还原并在负极表面形成致密SEI膜，这层膜初期会带来更高的界面阻抗（EIS测试结果显示1.5%-S38 ≈ 1.0%-S38 > 0.5%-S38 > BASE），且随添加量增加转移阻抗增大。但致密性良好的SEI膜是后续优异循环与存储性能的基础，初期阻抗升高是“有效成膜”的代价。
③高低温放电性能：

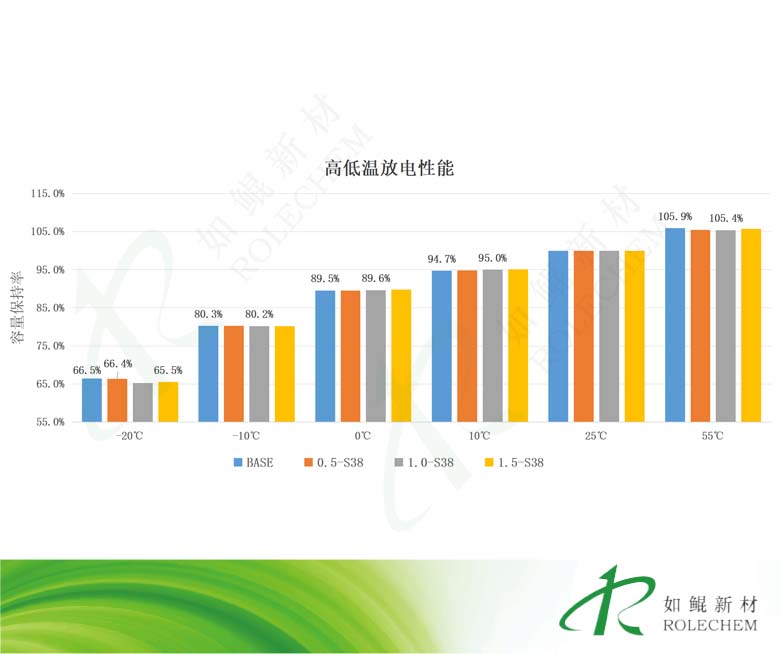

低温放电性能：≥-10℃下，实验组与基础组差异不大；-20℃下，基础组和0.5-S38放电性能较优异（提升1.0%）。有可能是ARC-S38形成的致密SEI膜对低温放电性能略有影响（阻抗增加），从而导致放电性能不足。
④倍率性能：

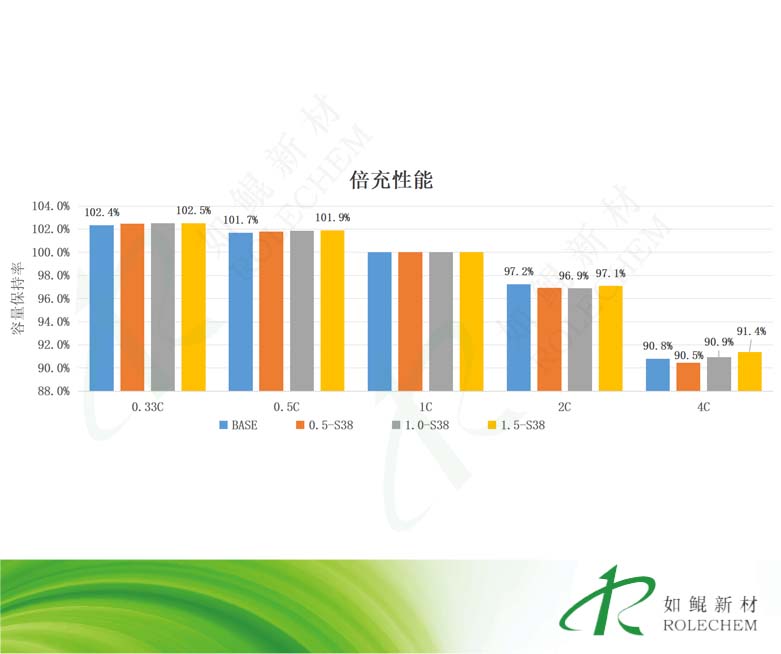

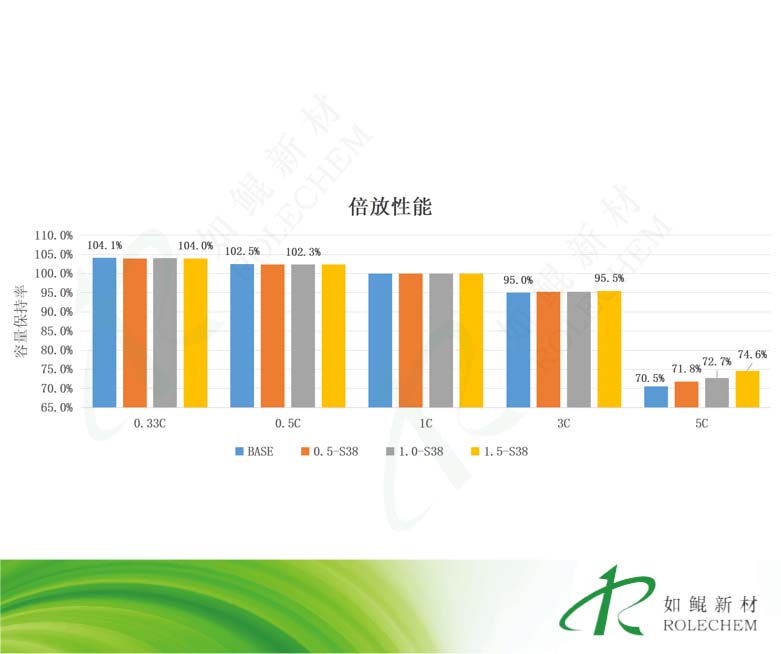

倍率性能：＞2C倍充，随着添加量的增加，倍充容量保持率逐渐提升，其中1.5%添加量，有0.6%的改善；≥3C倍放，随着ARC-S38添加量的增加，倍放性能优势逐渐增大（5C，1.5-S38提升4.1%）且每个实验组均有一定的改善。
⑤高温存储性能：

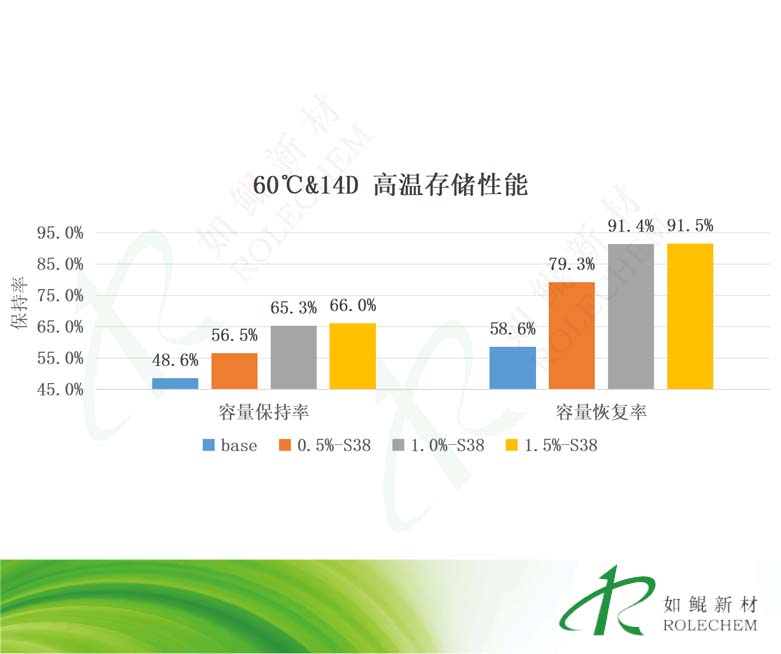

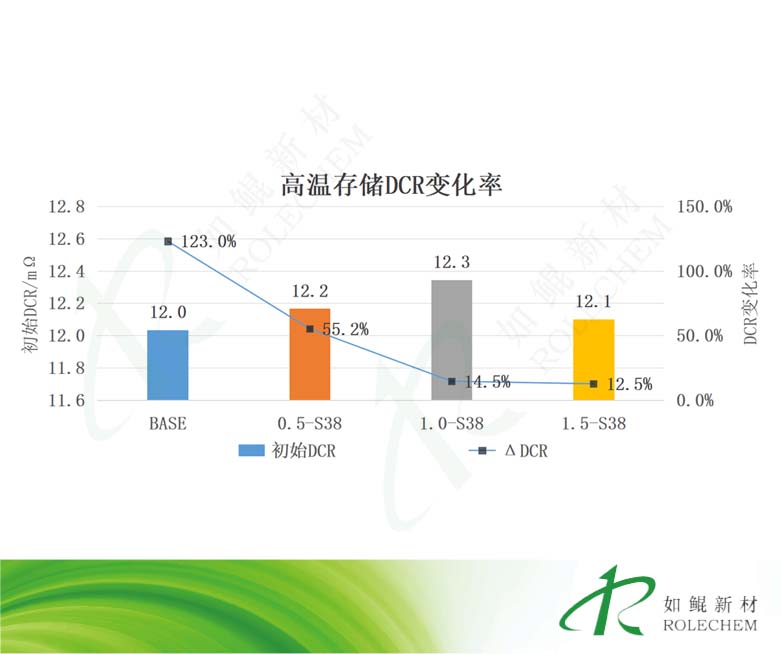

在高温存储条件下，基础电解液极易发生副反应导致容量衰减和阻抗增长，而ARC-S38形成的致密SEI膜有效抑制了高温下的界面副反应（DCR增长率随添加量增加而减小），保持正负极结构稳定。1.0%和1.5%添加量效果接近且最优，显著提升容量保持率（从BASE的约48.6%提升至66.0%以上）和恢复率，并大幅降低DCR增长率，改善阻抗稳定性。
⑥高温循环性能

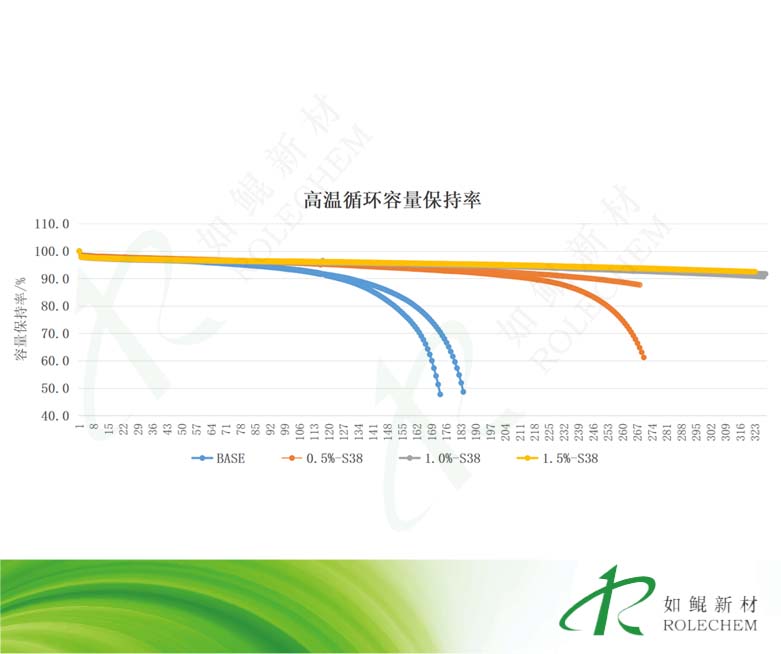

ARC-S38构筑的SEI膜在反复充放电过程中能有效抑制电解液在负极的持续还原分解，减少活性锂损失，从而保持高容量保持率。1.0%与1.5%添加量下的循环稳定性均非常优秀，320圈后仍保持92%以上容量。
三、电解液添加剂使用建议
①推荐添加量：在NCM622/人造石墨体系中，建议添加量为1.0%~1.5%。该浓度区间在高温存储和高温循环中表现最优，且初始容量与阻抗的折中较为合理。其中1.0%作为首选。
②应用场景：主要适用于对高温寿命和存储稳定性要求较高的电芯，如高温工况的动力电池、储能电池等。对于需要长循环寿命和高温耐久性的应用，ARC-S38是非常有效的添加方案。
③搭配建议：可与VC、FEC等成膜添加剂协同使用，但需注意ARC-S38优先成膜的特性，适当调整VC用量以防膜层过厚。建议在化成工艺中设定合适的预充电压和老化流程，以充分发挥致密SEI膜的优势。
