新品推荐18|ARC-S37磺酸衍生物电解液添加剂评测分析
一、性能总结与分析
如鲲新材开发的 ARC-S37,相较于传统添加剂DTD,核心竞争力体现在：界面成膜更优、高倍率性能更强、极端温度适配性更好、性能可调性强，更适应灵活场景的调配。以下为具体评测数据，欢迎行业伙伴积极交流。

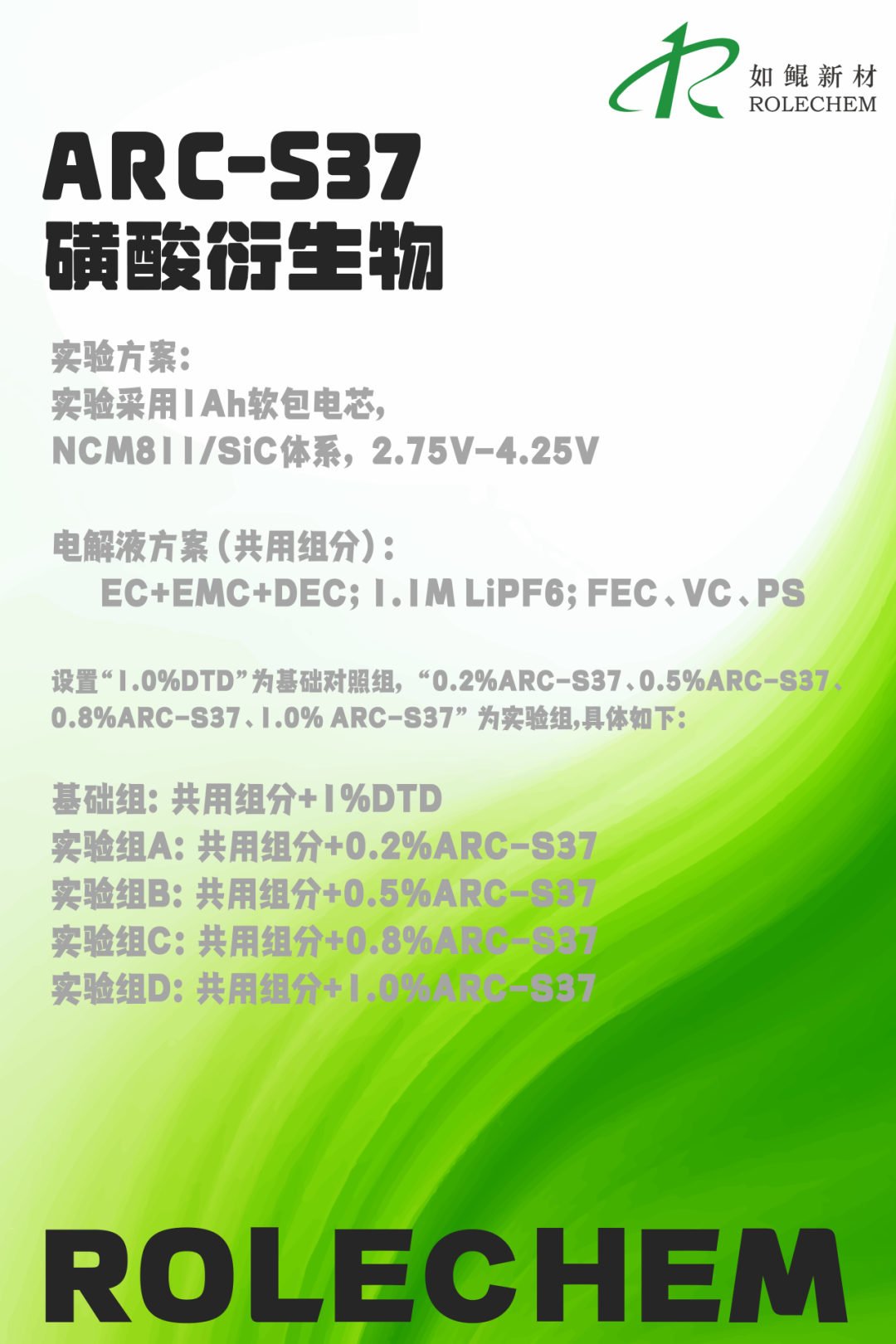

二、评测条件
三、实验数据（各维度性能表现与机理分析）
1.成膜特性和首次充放电效率
01成膜电位差异：
经过dQ/dV分析可知，ARC-S37存在两个成膜电位峰（2.1V、2.36V），而DTD成膜电位为2.32V。其关键优势在于ARC-S37的2.1V成膜电位早于DTD的2.32V，可实现“优先成膜”，抑制溶剂进一步消耗。
02成膜峰强度规律：
随着ARC-S37添加量的增加，2.1V成膜峰强度逐渐变强，说明其高添加量成膜反应更充分，SEI膜的构建更完整。

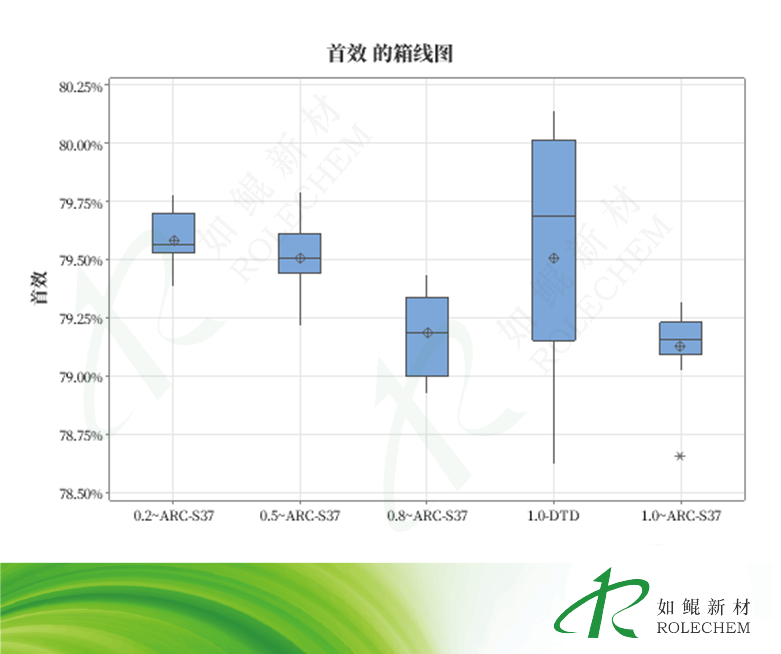

03首效表现
各组首效差异较小，基础组首效均值为79.5%，实验组首效均值在79.1~79.6%之间，其中0.2%ARC-S37首效最高（79.6%）。这一结果表明：ARC-S37的优先成膜过程未明显增加电荷消耗，避免了“提前成膜导致首效下降”的问题。
2.倍率充放电性能
倍率性能直接反映电芯在高电流充放电场景下的实用性，ARC-S37在该维度展现出显著优势，且存在明显的添加量依赖规律，具体详情如下图：

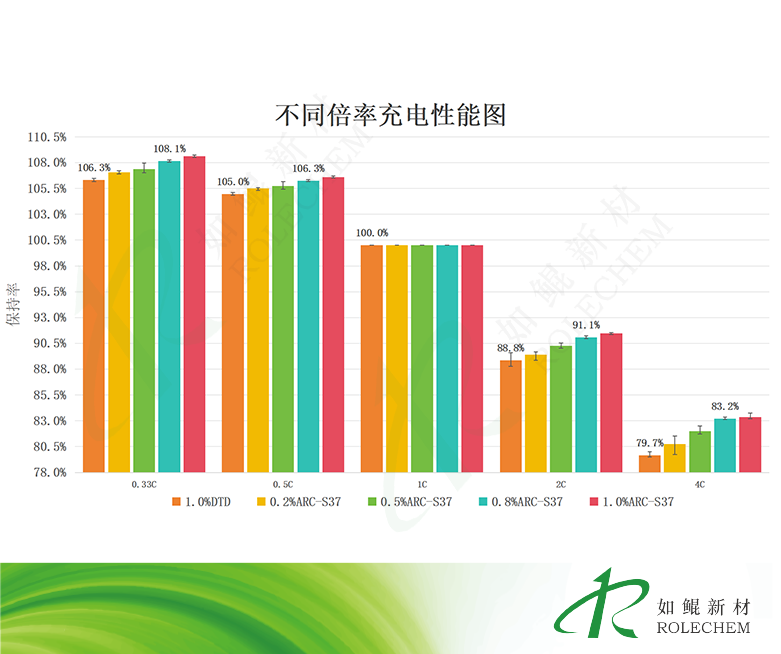

01倍充性能：
ARC-S37全添加量均优于基础组，且倍充的容量保持率与添加量成正相关性。具体表现，1.0%ARC-S37性能最优。如高倍率4C条件下，DTD保持率显著偏低，而1.0%ARC-S37保持率最高，体现出该添加剂构建的SEI膜具有更优的离子传导性。

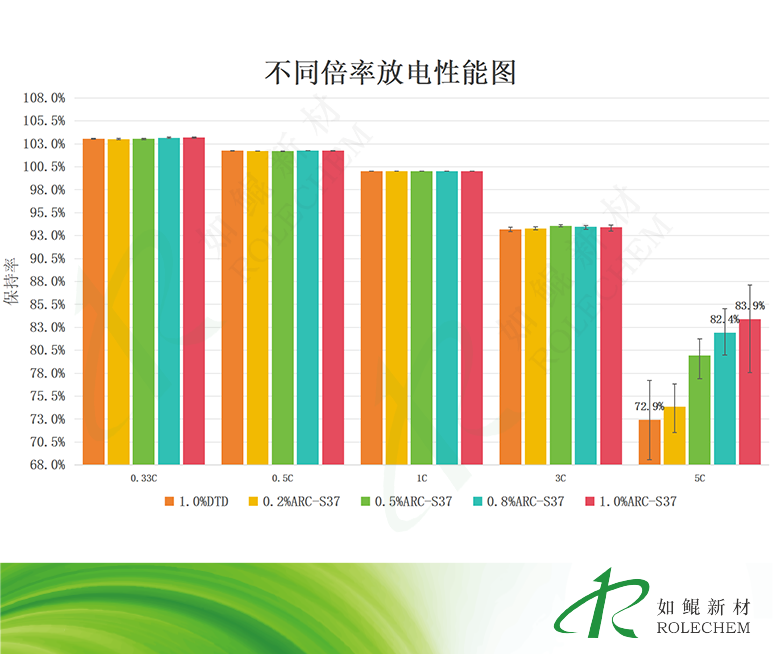

02倍放性能：
低倍率无差异，高倍率ARC-S37优势显著——≤3C倍率条件下，DTD与各ARC-S37组放电保持率差异较小；5C高倍率放电条件下，所有ARC-S37组均优于DTD，且添加量越多，放电性能越优异（如5C倍放电时，1.0%ARC-S37保持率高于DTD约10%）。

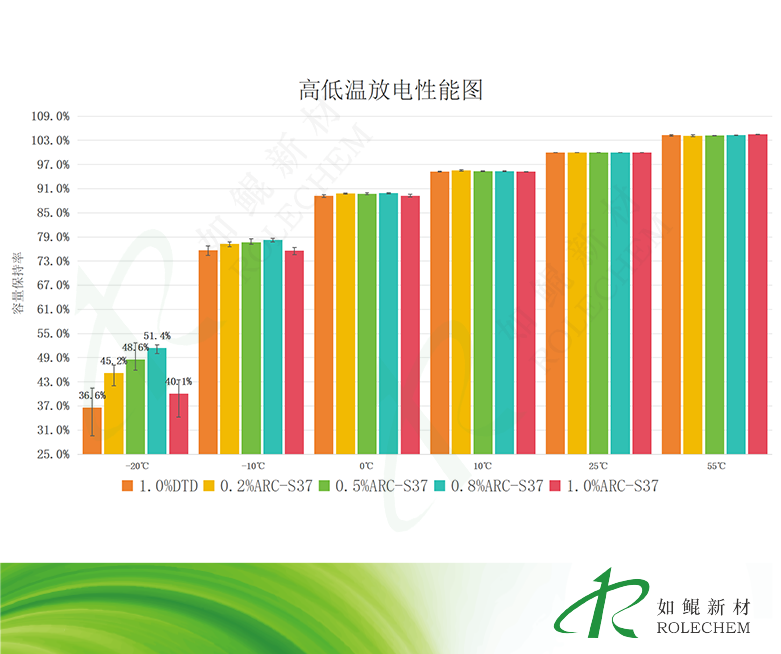

3.高低温放电性能
01 常温（25℃）~高温（55℃）：
各组差异极小，ARC-S37放电性能无明显优势；
02 低温（＜0℃）：
不同ARC-S37添加量均优于基础组，且温度越低优势越明显，如-20℃时，0.8%ARC-S37容量保持率约51.4%，而基础组仅为36.6%。
4. 高温性能

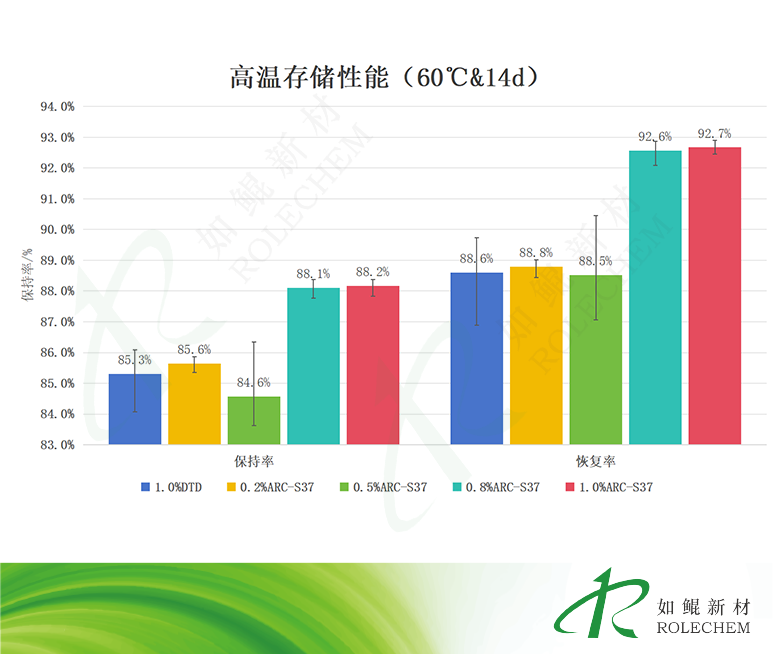

01 高温存储性能

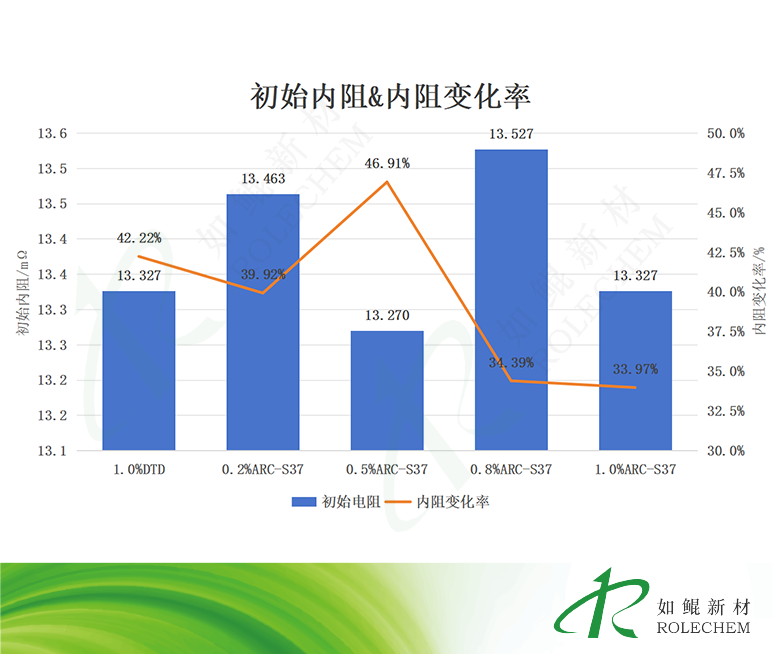

ARC-S37在该维度呈现 “高添加量最优” 特征：0.8%和1.0%ARC-S37容量保持率和恢复率表现最优，其高于基础组2~3%，且内阻变化率相对于基础组更稳定，说明高添加量ARC-S37构建的SEI膜在高温下不易分解，能有效抑制电解液氧化与活性物质流失。

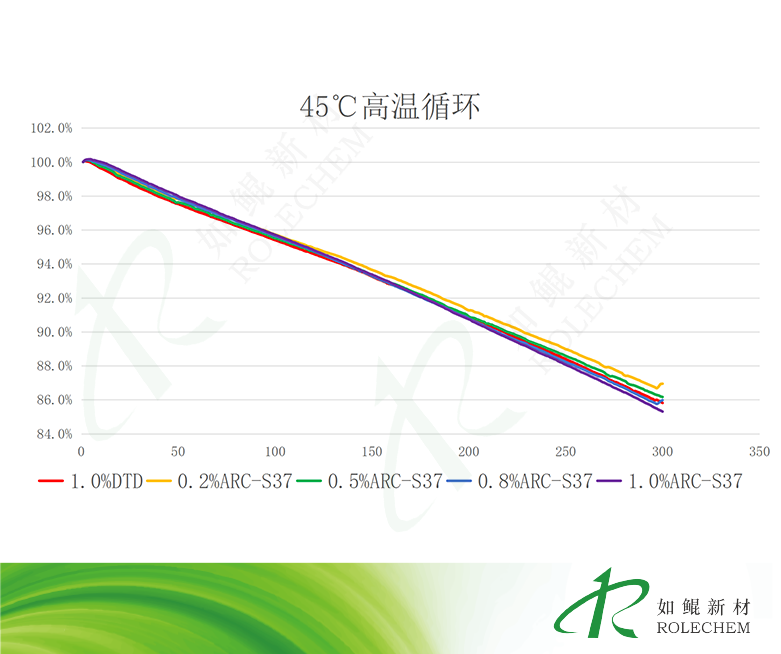

02 高温循环性能
高温循环性能（45℃）：与高温存储性能不同，0.2%ARC-S37表现最佳——其循环容量保持率（300次循环）比其他组（包括DTD、高添加量ARC-S37）高1.0%，而0.5%、0.8%、1.0%ARC-S37与DTD基本无差异。推测低添加量ARC-S37构建的SEI膜更薄且韧性更好，在长期循环中不易开裂，而高添加量SEI膜过厚易导致循环后期阻抗上升。
四、ARC-S37的核心优势总结
相较于传统添加剂DTD，ARC-S37的核心竞争力体现在以下4点：
①界面成膜更优：2.1V优先成膜，抑制溶剂消耗，且首效无损失；
②高倍率性能更强：4C快充、5C快放性能优于DTD，适配高功率场景；
③极端温度适配性更好：-20℃低温放电保持率高于基础组15%以上，60℃高温存储稳定性高于基础组2%-3%；
④性能可调性强：不同添加量可针对性优化高温循环（0.2%ARC-S37）、低温放电（0.8%ARC-S37）、高倍率充放电（1.0%ARC-S37）等场景。
五、ARC-S37差异化添加量建议

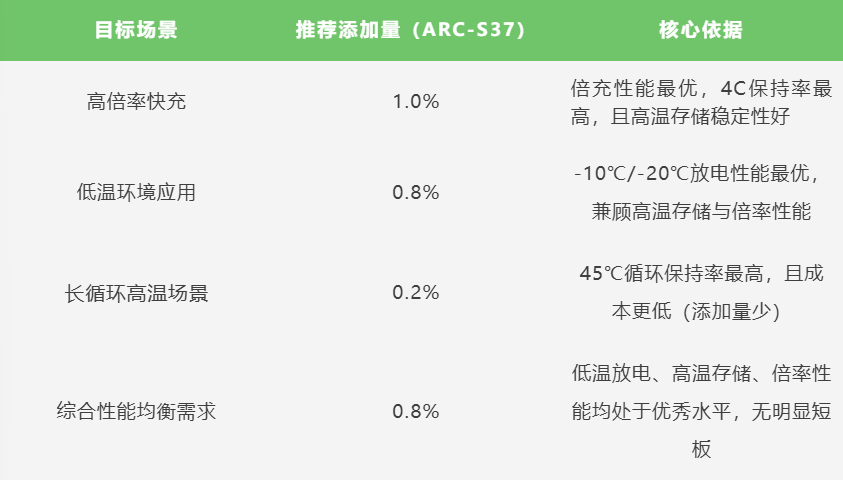

不同应用场景，推荐ARC-S37最优添加量：
