新品推荐17|DTD 衍生物在钠电体系中性能评测分析
一、性能总结与分析
如鲲新材开发的 DTD 衍生物添加剂（ARC-S20、ARC-S24、ARC-S28）在钠电体系（NFPP/HC 1Ah 软包电芯）中表现出差异化性能，其核心特征可从成膜机制、基础性能、倍率特性、高温高压稳定性四个维度归纳，详情如下：
二、实验结果
1. 容量成膜机制：提前成膜优势显著，为性能奠定基础
01 成膜电位：

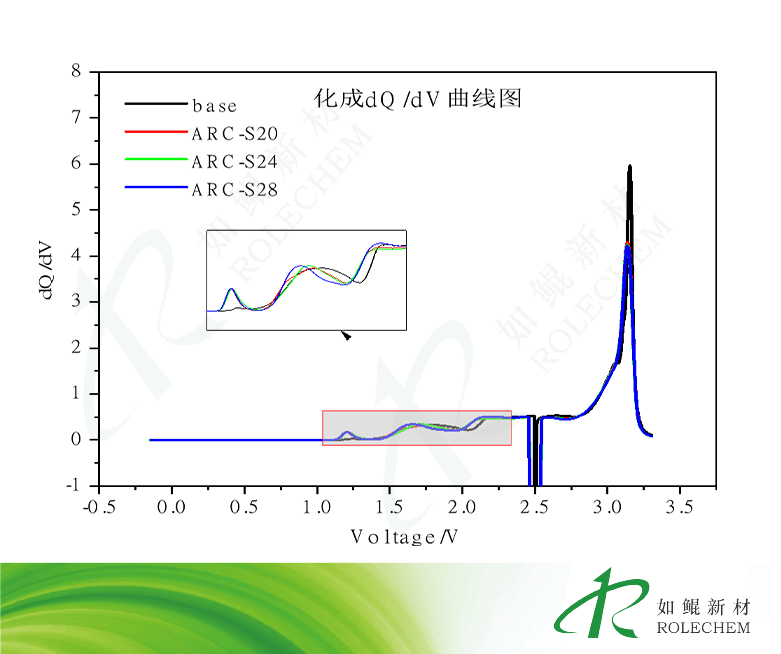

ARC-S20、ARC-S24、ARC-S28 成膜电位均在 1.2V 左右，显著低于 DTD（2.2V左右），可在电池首次充放电下优先形成SEI膜（固体电解质界面膜）。
02 成膜效率：
相比于其他三种添加剂（ARC-S20、ARC-S24、DTD），ARC-S28可促进后面反应峰左移，说明其成膜反应更易触发，可能形成更致密、均匀的SEI膜，减少电解液持续分解，为循环稳定性提供保障。分析：早期成膜是电解液添加剂的关键优势 ——SEI 膜形成越早，越能减少电极材料与电解液的直接反应，降低不可逆容量损失，这也是三种衍生物首效和初始容量优于基础组的核心原因。
2. 基础性能：首效与初始容量全面优于基础组
01 首效：

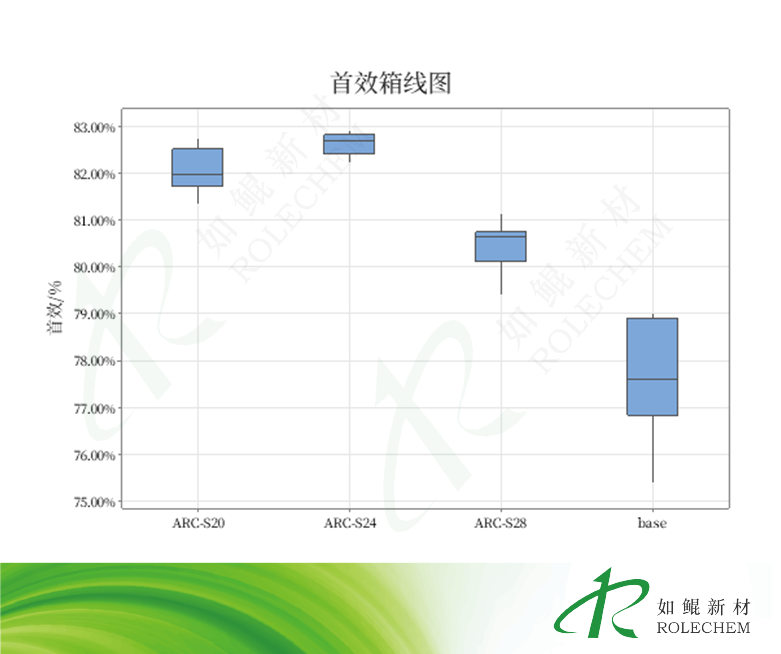

ARC-S24≈ARC-S20＞ARC-S28＞基础组（base），说明衍生物能有效减少首次充放电的不可逆反应。

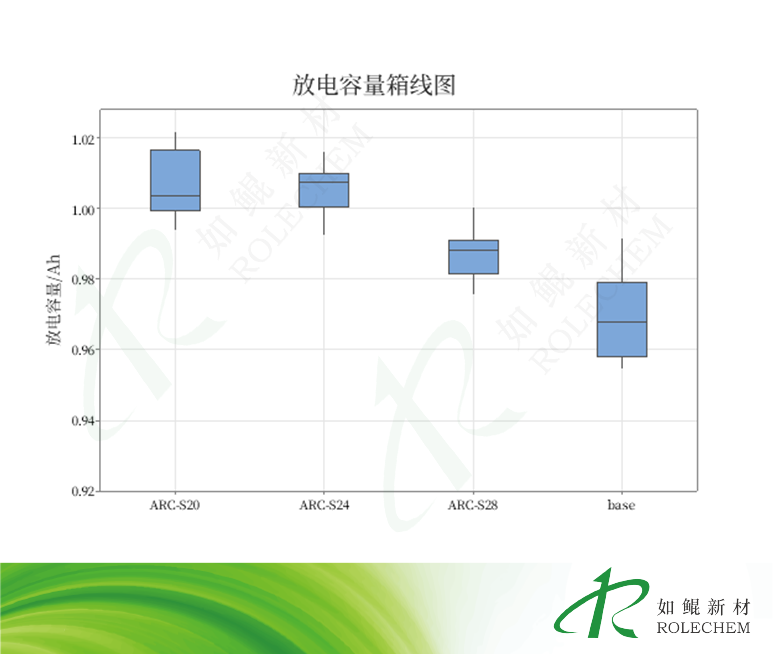

02 初始放电容量：
趋势与首效一致，三种衍生物均优于基础组，表明其可提升电池的初始能量输出能力。
分析：首效和初始容量的提升与提前成膜直接相关 ——SEI膜的早期形成抑制了溶剂分子与活性材料的接触，减少了活性材料损失，这对电池的实际使用（如电芯的初期表现）至关重要。
3. 倍率性能：高倍率充电优势突出，低倍率充电存在短板

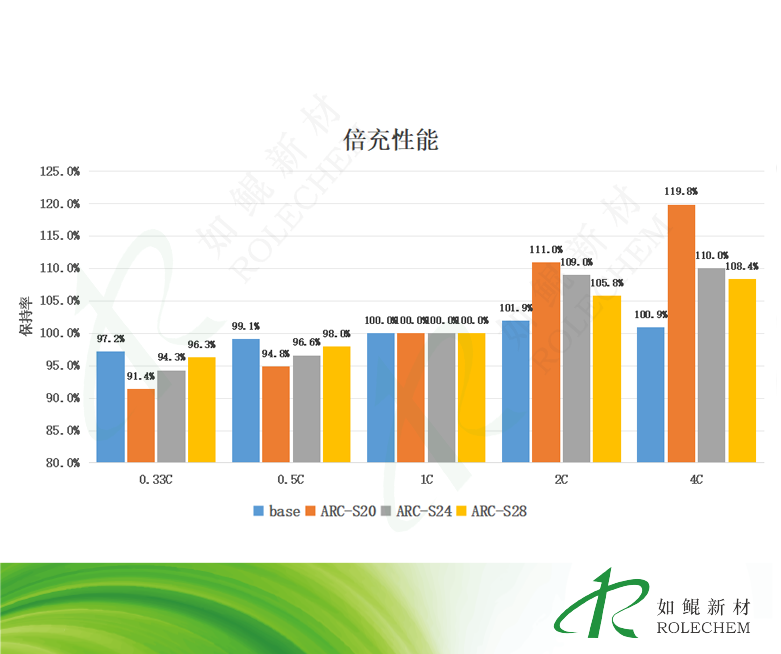

01 充电性能：
①低倍率（≤1/2C，如 0.33C、0.5C）：三种衍生物均劣于基础组，ARC-S20 最差（低于基础组4%以上）。
②高倍率（≥2C，如 2C、4C）：三种衍生物均优于基础组，ARC-S20 最优（高于基础组8% 以上）。
分析：推测DTD衍生物形成的SEI膜具有较好的高倍率离子传导性，减少极化作用，而在低倍率条件下，离子迁移速率较慢，未表现出其优势。

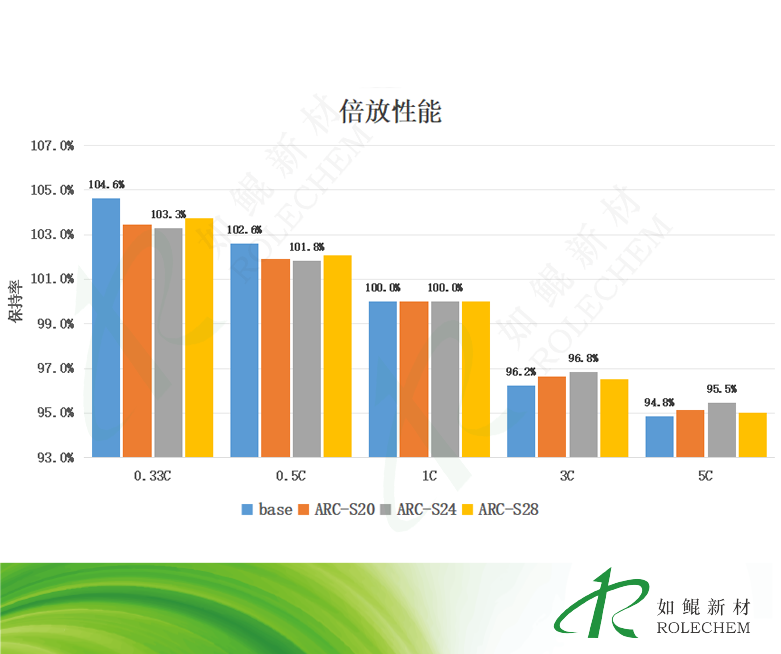

02 放电性能：
①高倍率（≥3C）：四种添加剂（含基础组）差异不大，说明SEI膜在高倍率放电下的稳定性趋于一致。
②低倍率（≤1/2C）：基础组略优（高0.5%以上），与低倍率充电规律呼应，主要为基础组SEI膜的欧姆阻抗较低。
分析：倍率性能的差异反映了SEI膜的 “动态适应性”——ARC-S20等DTD衍生物形成的SEI膜更适合高倍率下的离子快速迁移，但低倍率下的电阻劣势凸显，需通过电解液配方优化平衡高低倍率性能。
4. 极端条件稳定性：ARC-S24 综合表现最优

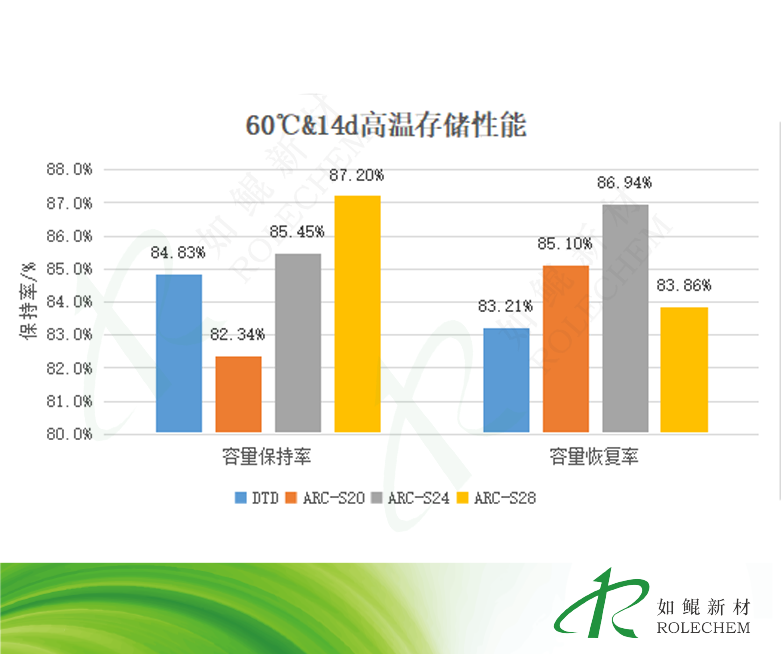

01 高温存储（60℃，14d）：

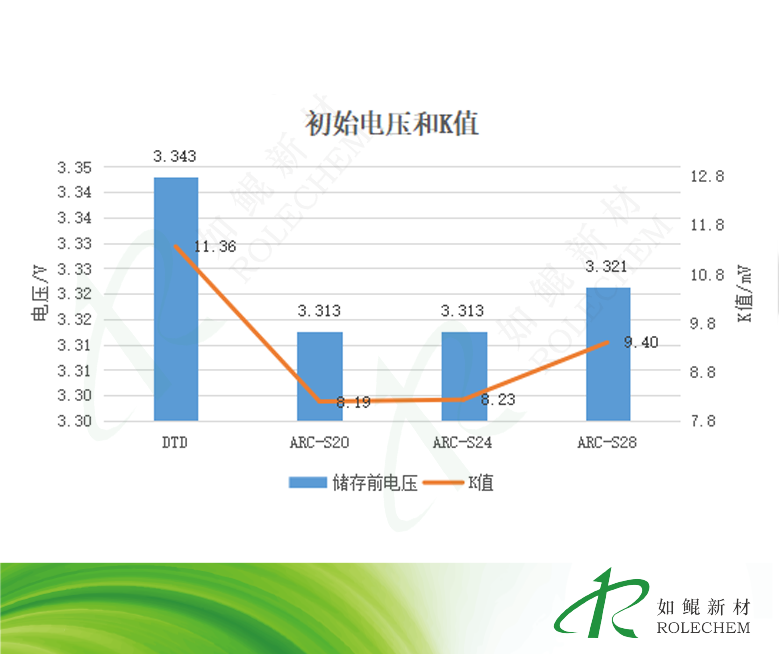

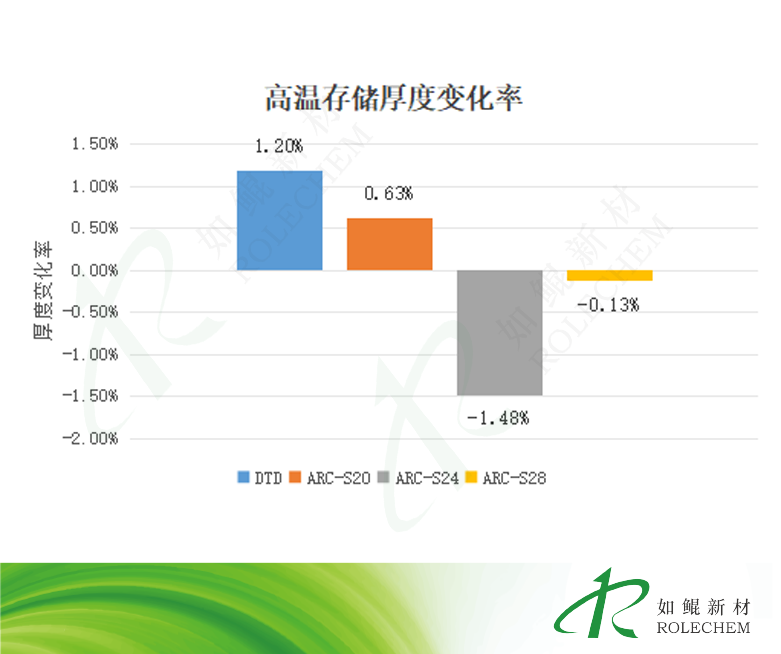

ARC-S24 在容量恢复率、产气抑制（厚度变化率最低，Δh为-1.48%）、电压稳定性（压降小）上表现最优；
容量保持率（85.45%）仅次于 ARC-S28（87.20%）；

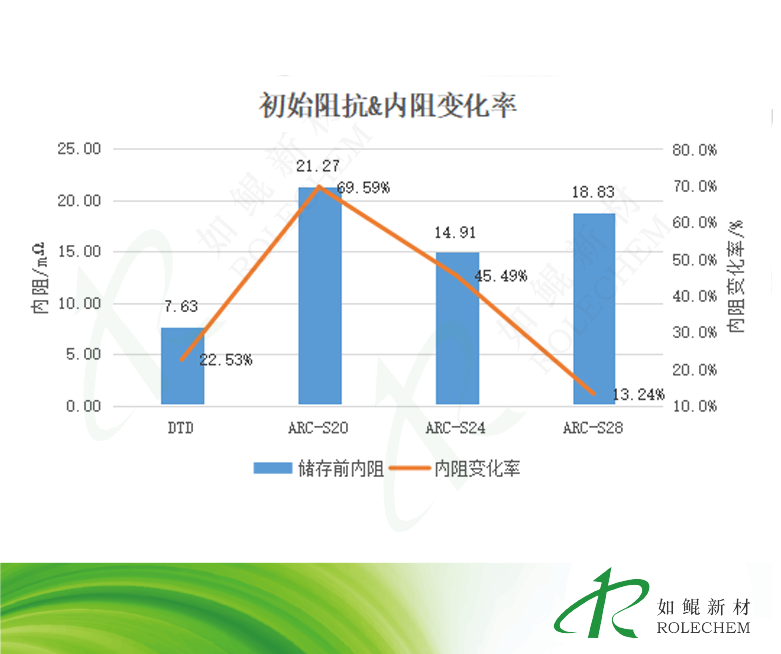

容量恢复率最优，为86.94%。内阻变化率优于 ARC-S20，但劣于基础组和 ARC-S28，说明其SEI膜在高温高压下的稳定性仍需提升。
02 高低温放电：

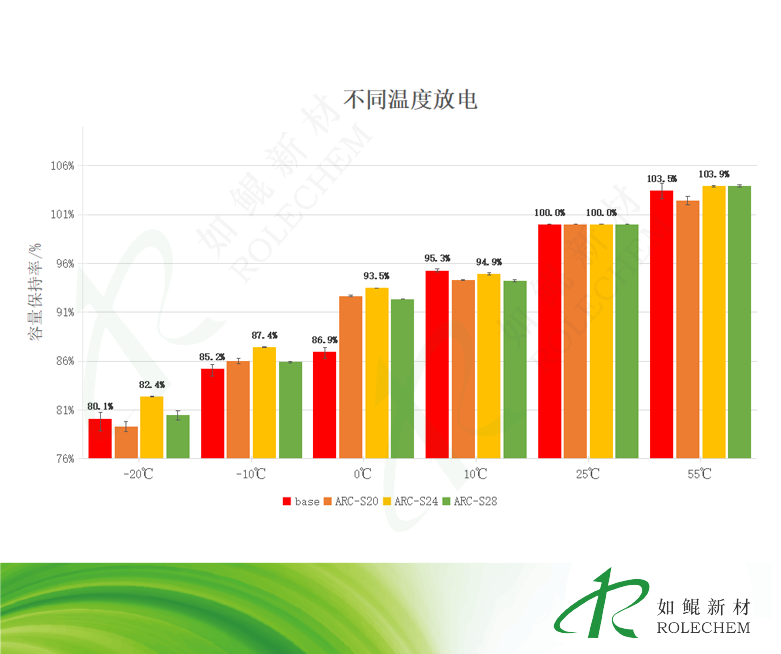

①低温（-20~0℃）：ARC-S20、ARC-S28与基础组差异不大，其中ARC-S24容量保持率较高，约为2%；
②高温（55℃）：四种添加剂差异不大，表明高温放电下SEI膜稳定性趋同。

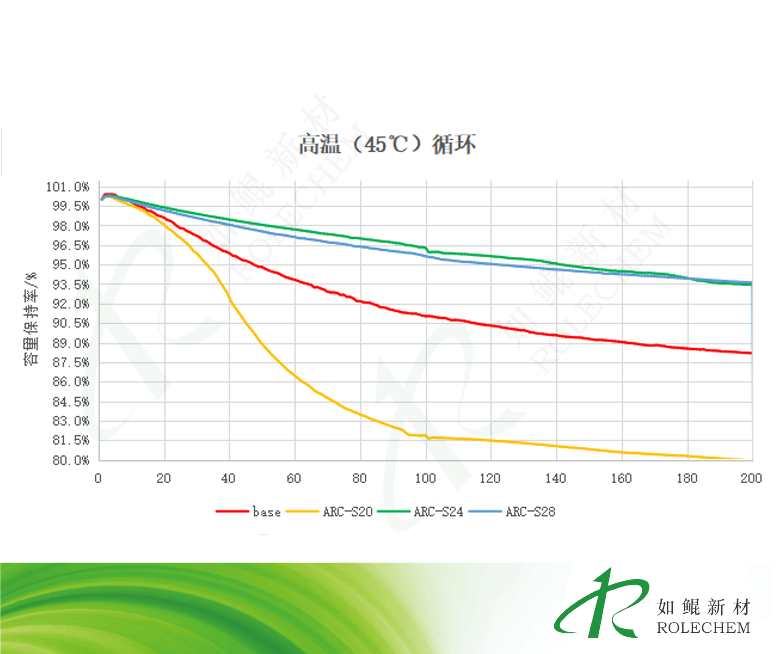

03 高温循环（45℃）：
ARC-S24≈ARC-S28＞基础组＞ARC-S20，说明前两者的 SEI 膜具有更优的长期抗老化能力，而ARC-S20的膜结构在循环中易发生缺陷，不利于循环性能。
三、综合性能排序与应用场景匹配
基于上述分析，三种添加剂的综合性能可排序为：ARC-S24＞ARC-S28＞ARC-S20，具体应用场景建议如下：
ARC-S24：适用于对综合性能（首效、高低温性能、高温存储与循环稳定性）要求高的场景，如动力电池、储能电池等。
ARC-S28：适用于对高温存储容量保持率要求突出的场景，如高温地区储能设备。
ARC-S20：适用于高倍率充电需求优先的场景（如快充桩配套电池），但需容忍其低倍率充电和高温循环的短板。
四、电解液添加剂优化建议
针对低倍率充电性能短板和高温内阻增长率较大：
①调整添加剂浓度：通过降低 ARC-S20/S24/S28 的添加量（如从当前比例下调 10%-20%），减少SEI膜厚度，降低低倍率下的电阻，优化SEI膜组分结构；
②混配低阻抗添加剂：与具有低阻抗成膜添加剂混配，平衡高低倍率性能。
五、结论
如鲲新材的 DTD 衍生物添加剂（尤其是 ARC-S24）在钠电体系中展现出显著的性能优势，其提前成膜特性是提升首效、循环稳定性的核心机制。通过针对性优化低倍率性能和高温内阻变化，此类添加剂有望成为下一代高性能钠电池电解液的关键组分。
