新品推荐14 ARC-S31(DTD衍生物系列)性能评测分析

一、性能总结与分析

如鲲新型添加剂产品ARC - S31推出，为DTD的衍生物，其核心优势和差异化性能为： ARC-S31与DTD在基础电化学性能（如首效、界面阻抗、高温存储）上高度等效，但在高倍率充放电场景中表现更优，尤其在4C条件下体现出明显的倍率性能优势，而低温性能和长期循环稳定性与 DTD 相当。欢迎行业伙伴积极交流。

二、评测条件

三、实验结果

1. 基础理化性能与初始稳定性：

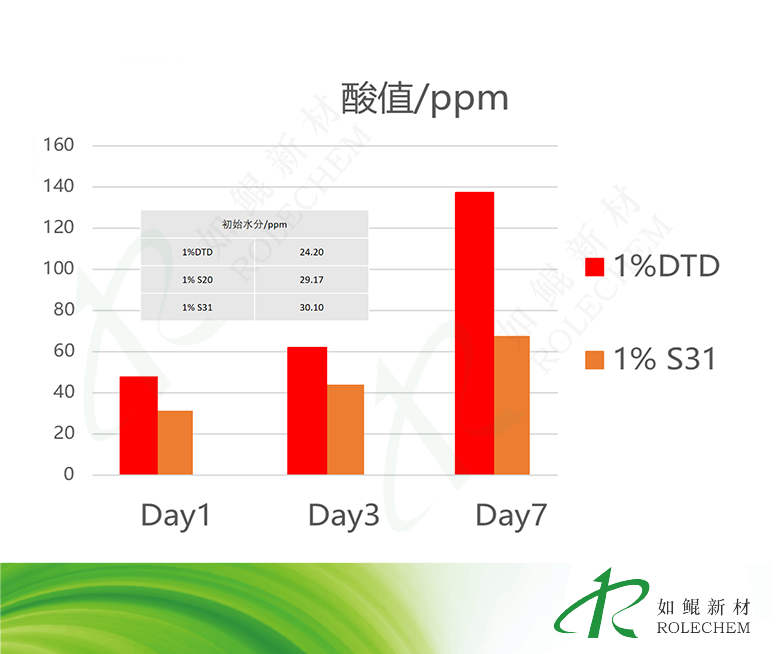

酸值变化趋势：从酸值随时间变化曲线（Day1至Day7）推测，DTD组酸值上升速度高于S31组，表明S31在电解液中的副反应方面稍优，同时具有优异的化学结构稳定性。

2.界面阻抗（EIS）与首效：

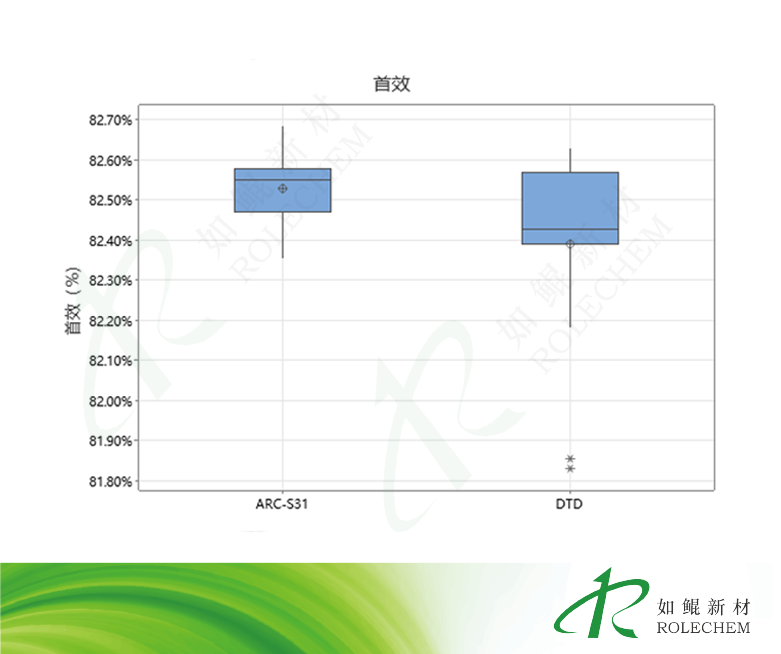

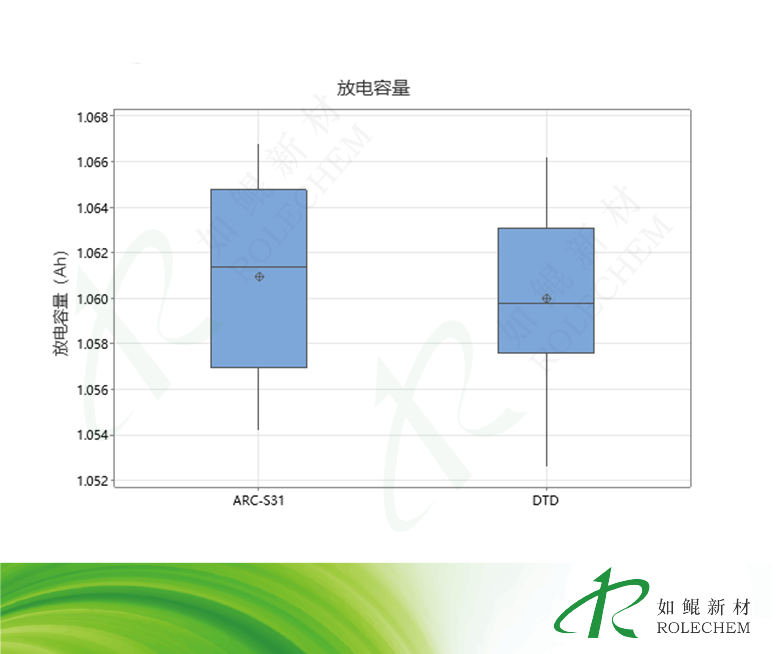

ARC-S31与DTD的放电容量和首效（82.53% vs DTD的82.39%）几乎无差异，表明两者在电极/电解液界面形成的固体电解质界面膜（SEI膜）性能相近。

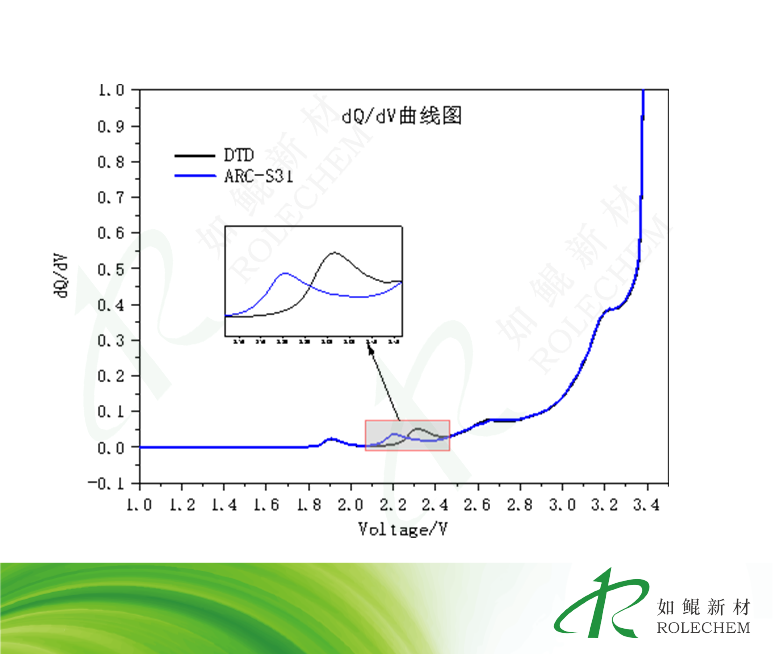

通过dQ/dV曲线图，表明ARC-S31优于DTD成膜，且两者均能在NCM /人造石墨体系中形成稳定的SEI膜，抑制电解液溶剂分解，保护电极材料，尤其在首次充放电时的不可逆容量损失控制相当。

3.高低温性能：

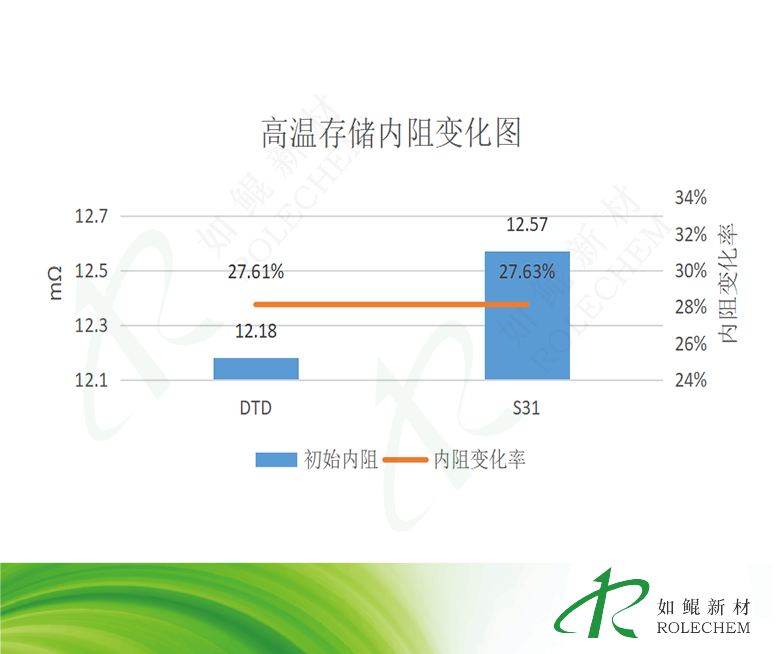

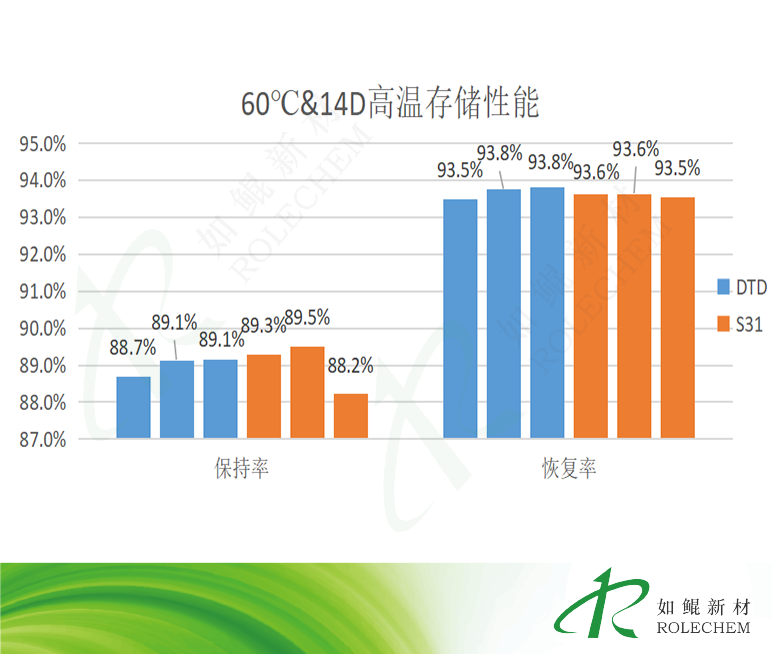

S31组与DTD组容量保持率和恢复率基本一致。内阻变化率（27.63% vs. 27.61%）几乎一致，说明两者高温结构稳定性相当。

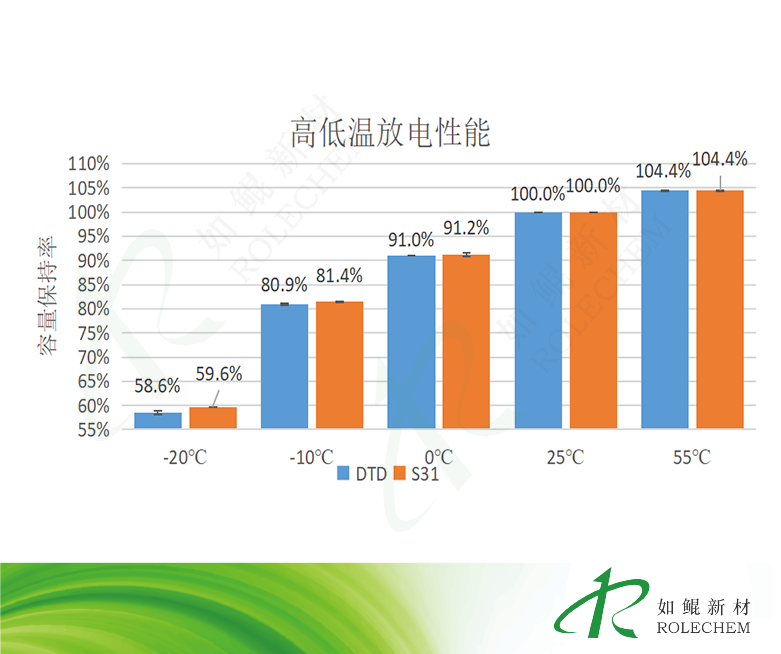

宽温放电容量：-20℃至 55℃区间内，S31与DTD的容量保持率曲线高度重合，仅低温（-20℃）时S31容量保持率（59.6%）略高于DTD（58.6%），反映其在极低温度下的离子传导能力稍优，可能归因于添加剂对电解液中溶剂化结构的微调。

4.循环与倍率性能：

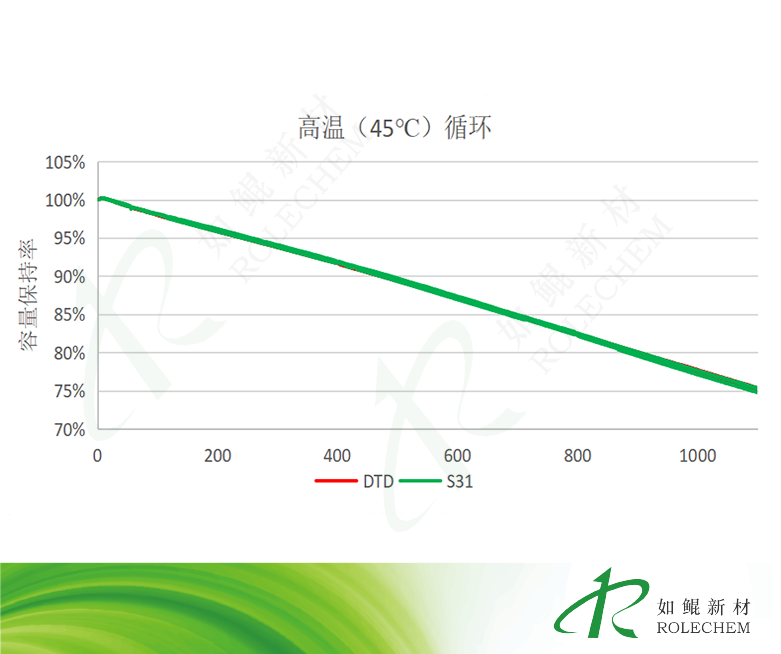

01 高温循环：

两者性能差异不大，均能维持稳定的容量保持率，表明热循环下电解液结构兼容性一致。

02 高倍率充放电：

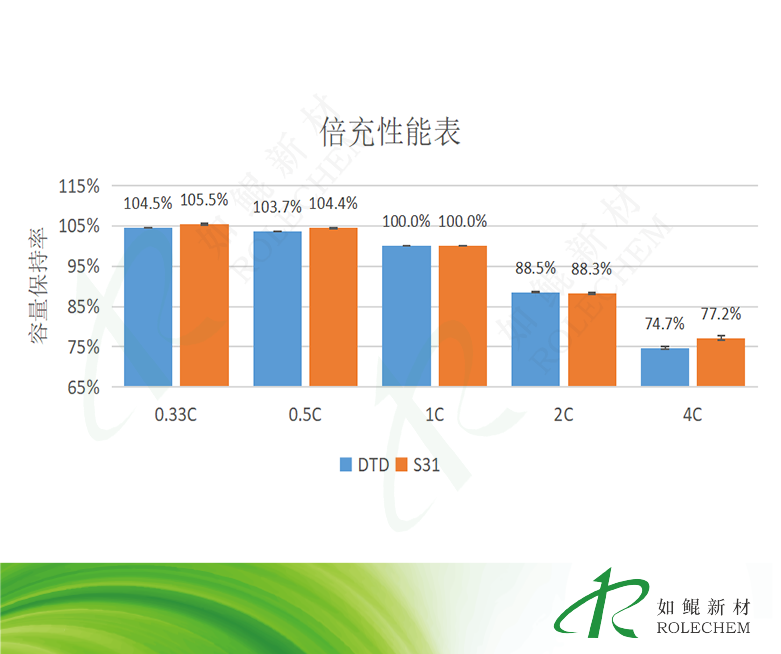

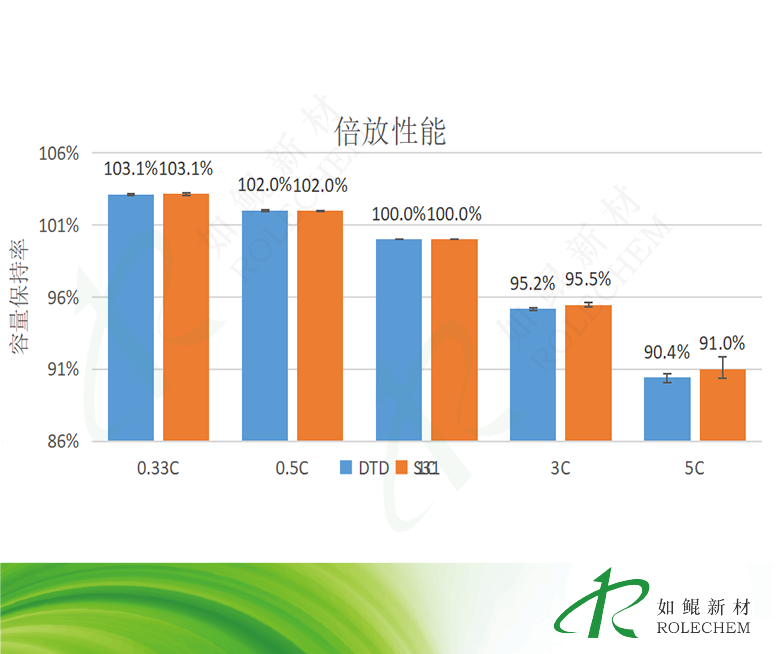

4C倍充时，S31组容量保持率（77.2%）显著优于DTD 组（74.7%），优势达2.5%；5C倍放时，差异缩小（91.0% vs. 90.4%），显示 S31在高电流密度下的极化更低，电荷传输效率更高。

四、评测总结

以上综合，ARC-S31作为DTD衍生物，在保持与DTD等效的界面稳定性、高温存储性能和宽温适应性的同时，通过分子结构优化显著提升了高倍率充放电能力，其核心优势源于SEI膜离子传导性的改善和极化抑制。该添加剂适用于对快充性能有更高需求的动力锂电池体系（如4C及以上倍率场景），而在常规循环和高温环境中可直接替代 DTD，兼具性能等效性与特定场景的优越性。
