新品推荐21 ARC-S40电解液添加剂性能专业评测分析

一、性能总结与分析

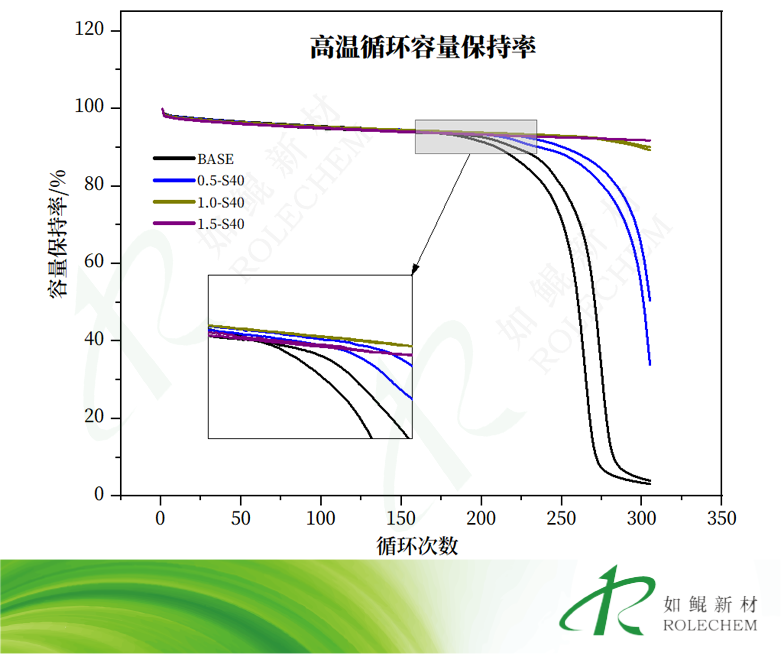

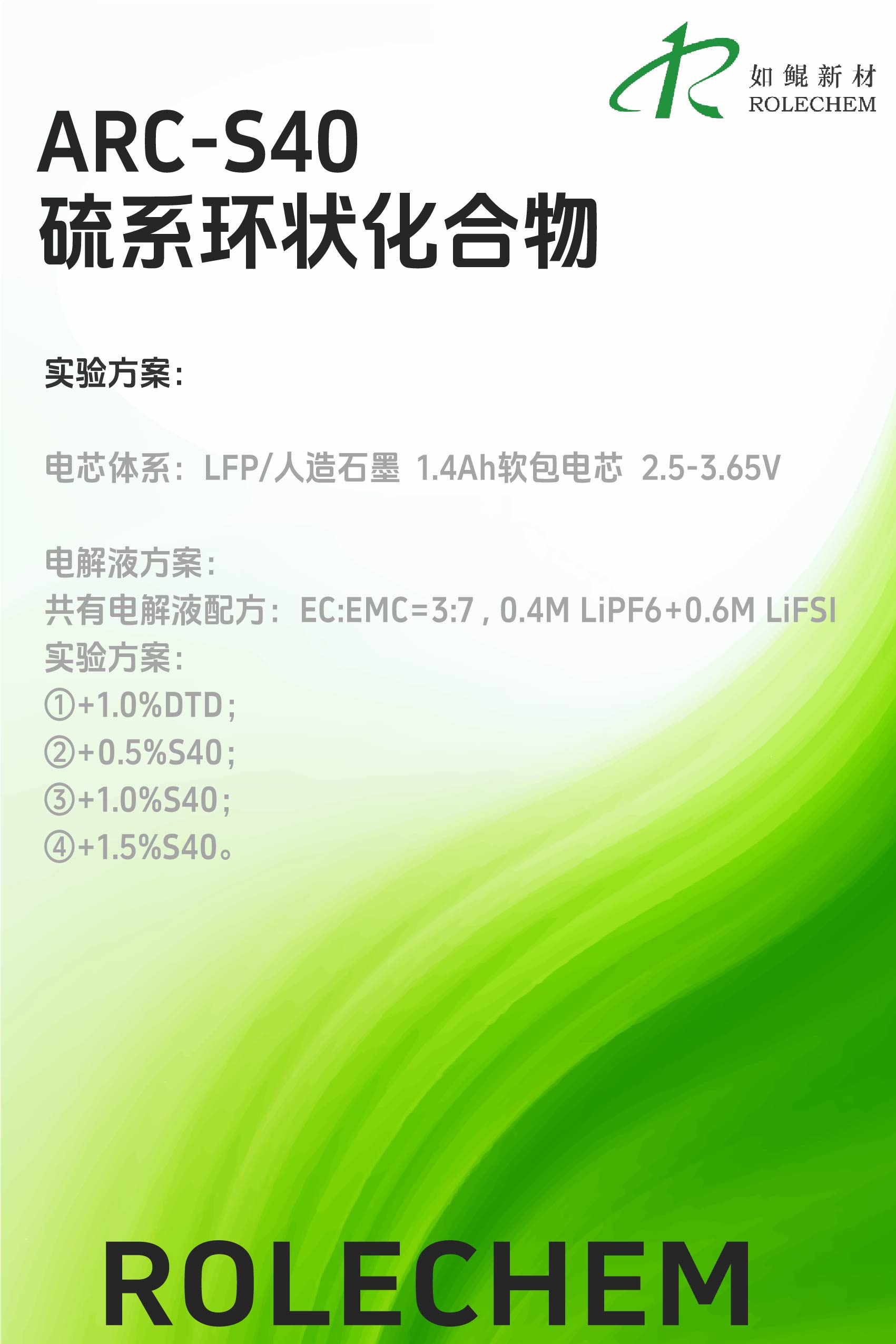

如鲲新型添加剂产品ARC-S40作为硫系环状化合物，通过短期性能和长期性能评测，得出如下结论： ARC-S40的核心价值在于优先于DTD提前成膜、抑制溶剂分解，从而大幅改善压降、高温存储和高温循环性能；各添加量存在明显的性能差异：1.5%在存储、循环、压降上最优但牺牲首效、低温及高倍率放电；0.5%成膜不充分，高温存储反而劣化； 1.0%添加量是综合性能的最优平衡点：首效无损失、Rct显著降低、高温存储与循环优势明显，且不损害低温和倍率性能。

二、各维度性能表现与机理分析

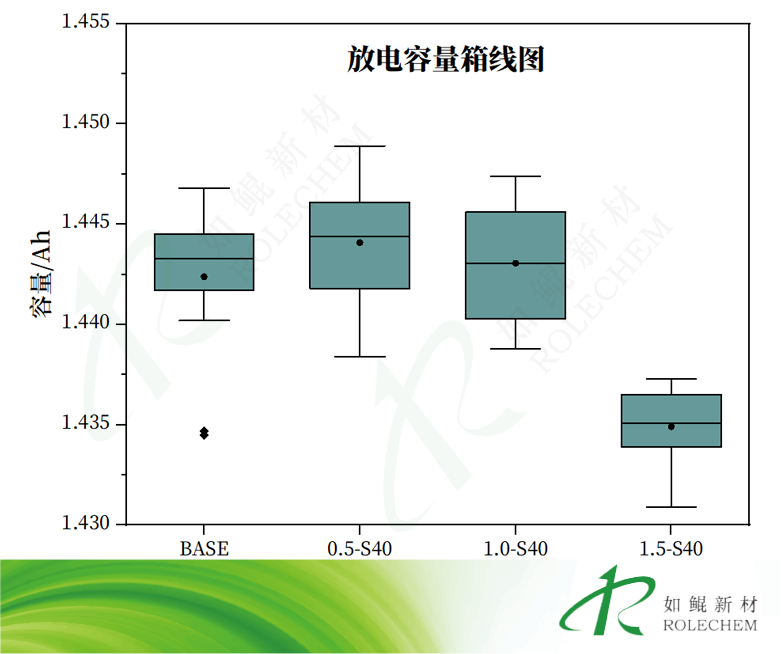

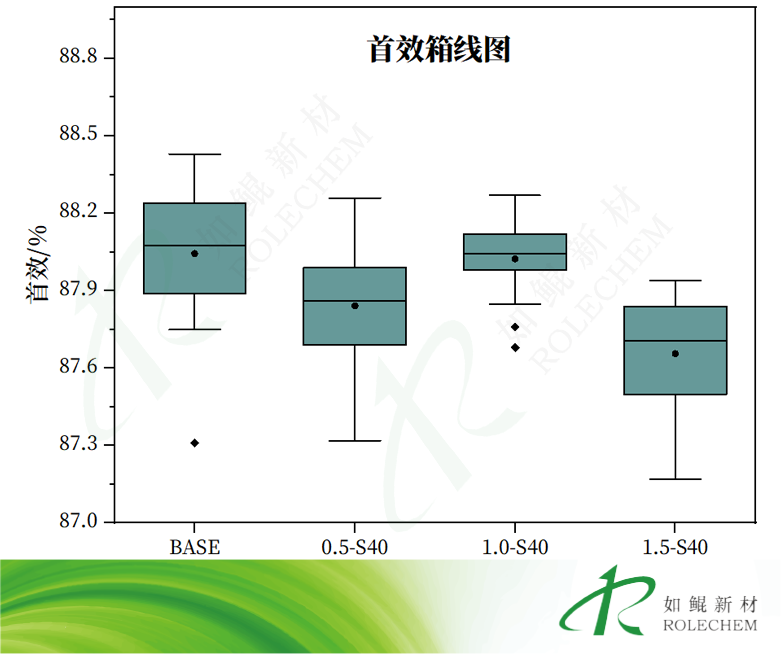

①首效与首次放电容量

ARC-S40在成膜过程中会消耗少量活性锂，添加量超过1.0%后过量添加剂带来的副反应开始影响首次库仑效率和初始容量发挥（1.5%添加量存在轻微劣化作用）。≤1.0%添加量下首效基本无损失，说明适量成膜不牺牲初始电化学性能。

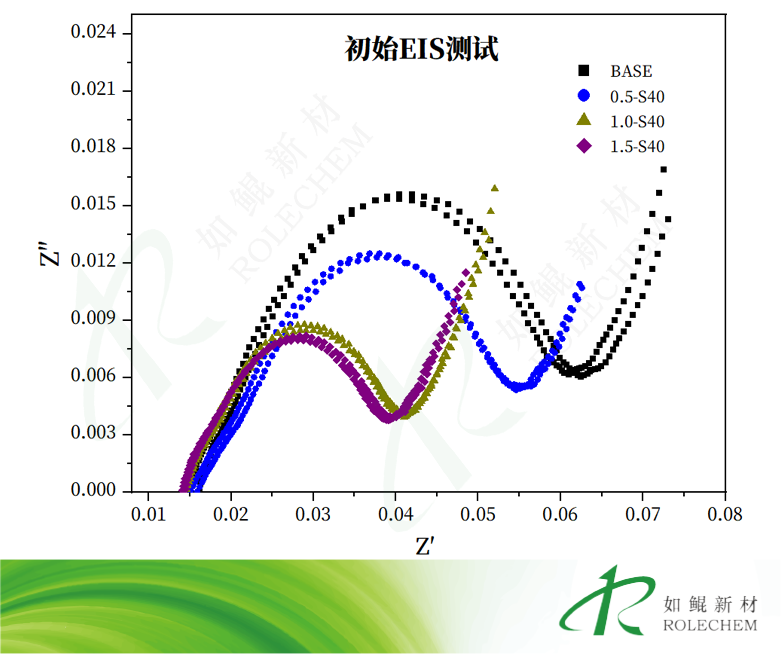

②EIS测试&dQ/dV&压降：

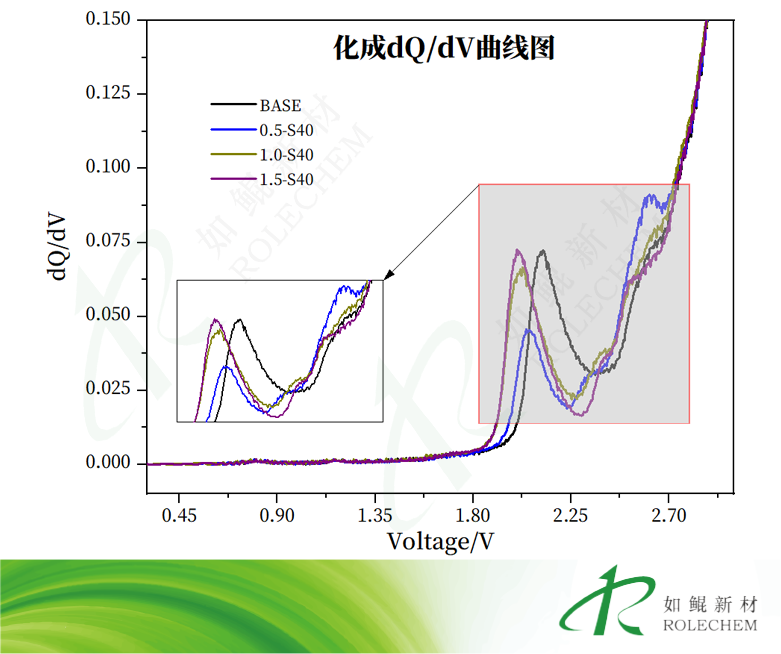

dQ/dV结果表明ARC-S40优先于DTD提前成膜，有效抑制溶剂分解，构建的低阻抗界面膜显著降低电荷转移阻抗（Rct排序：1.5-S40 ≈ 1.0-S40 < 0.5-S40 < BASE）。

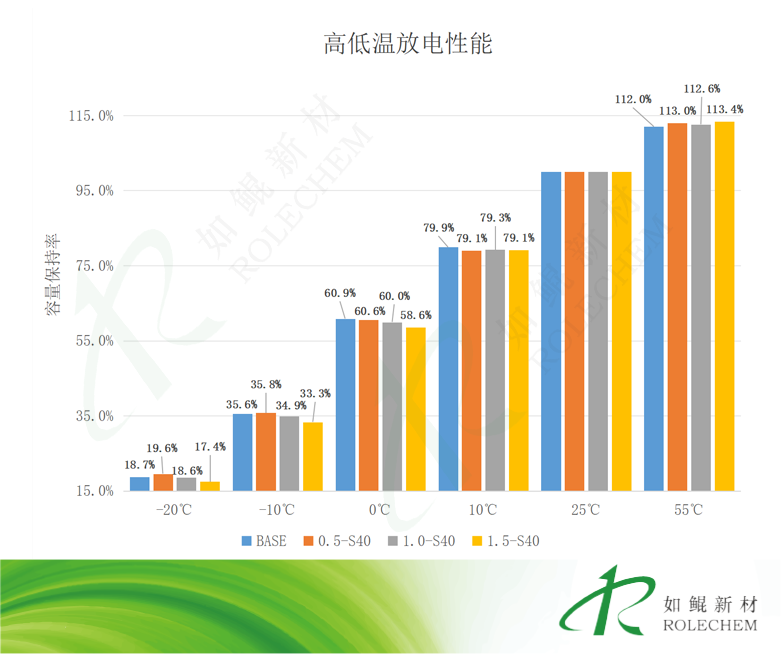

③高低温放电性能：

55℃条件下，各实验组放电保持率均优于基础组约1.0%，-20℃条件下，1.5%添加量有轻微劣化。表明适量ARC-S40成膜可改善高温下的界面稳定性，且低温性能不受影响；1.5%过量后低温动力学略有受阻，可能与膜层过厚、阻抗增加有关。

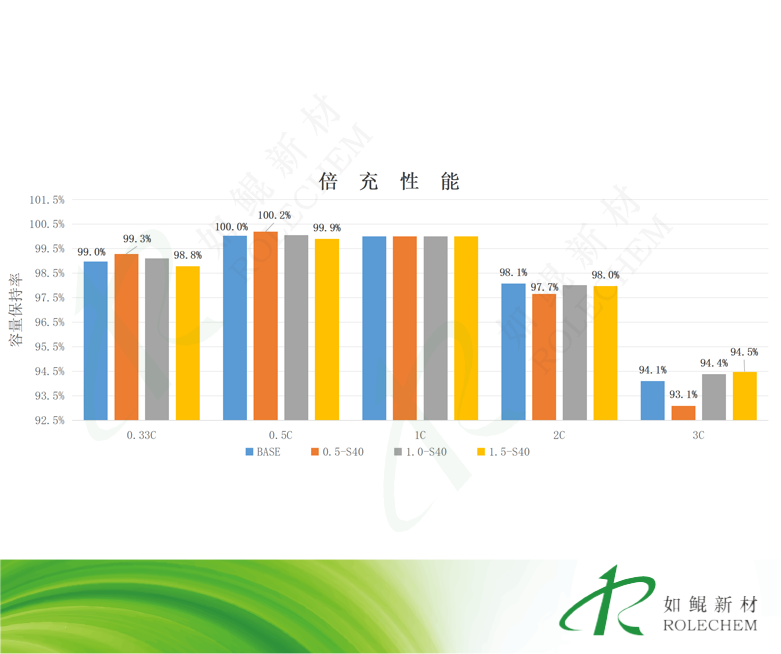

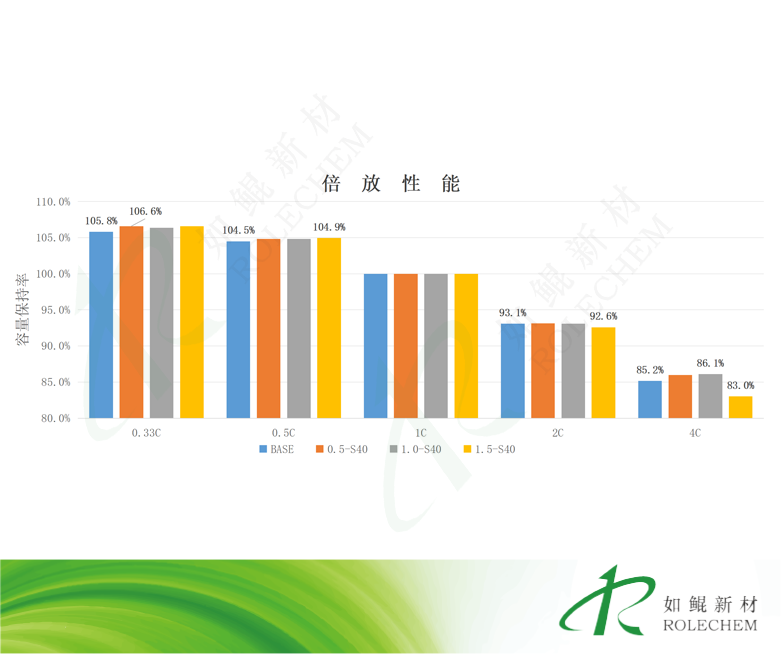

④倍率性能：

从测试表现可得，低倍率放电下界面膜改善带来轻微增益效果（不一定来自于ARC-S40成膜带来的脱嵌锂作用）；高倍率放电下1.5%S40过量导致锂离子传输受限，倍放性能受损。而倍充性能随添加量增加反而略有提升，说明成膜对负极侧嵌锂动力学有一定正面作用。

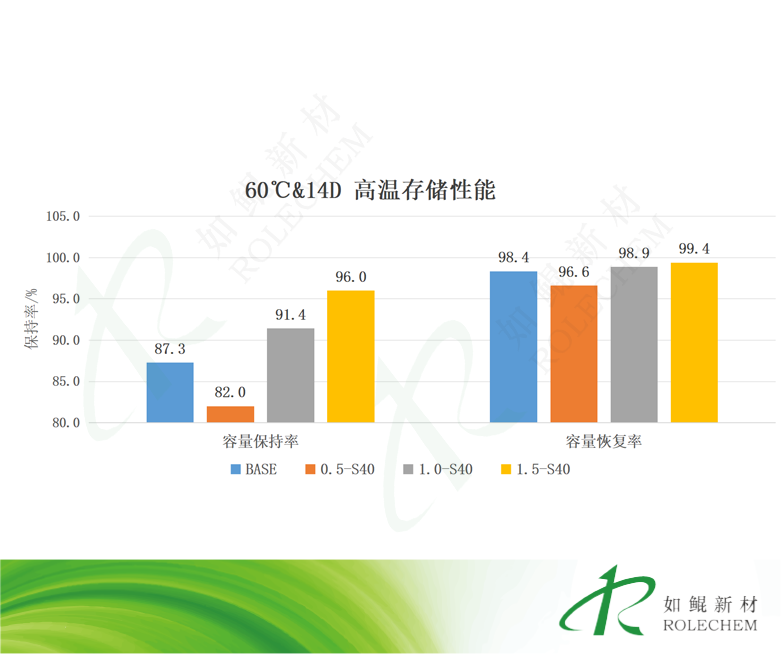

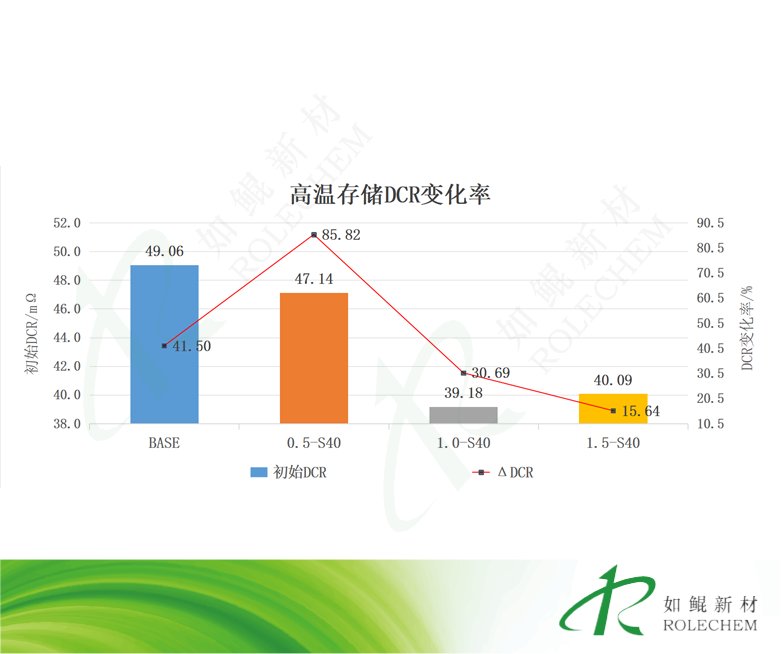

⑤高温存储性能：

容量保持率/恢复率，1.0~1.5%添加量优势明显，0.5%添加量有一定劣化效果；DCR变化率，1.0~1.5%添加量优势较大（DCR变化率＜30%，明显低于BASE的41.5%及0.5%组的85.8%）。推断0.5%添加量可能成膜不完全，界面保护不足导致存储性能反而劣于基础组；1.0~1.5%充分成膜后，SEI膜的稳定性得到显著提升。
