新品推荐16 LiFS氟磺酸锂性能评测分析
一、性能总结与分析
如鲲新型添加剂产品氟磺酸锂（LiFS）。
适用场景：适用于对高低温性能、快充能力及高温稳定性要求较高的锂离子电池，尤其在动力型电池和储能电池中具有应用潜力。
通过对0%、0.1%、0.5%和1%的LiFS进行评测，1.0% LiFS 在高低温放电、倍率性能、高温存储及循环性能中均表现最佳，是平衡各性能的理想添加量。

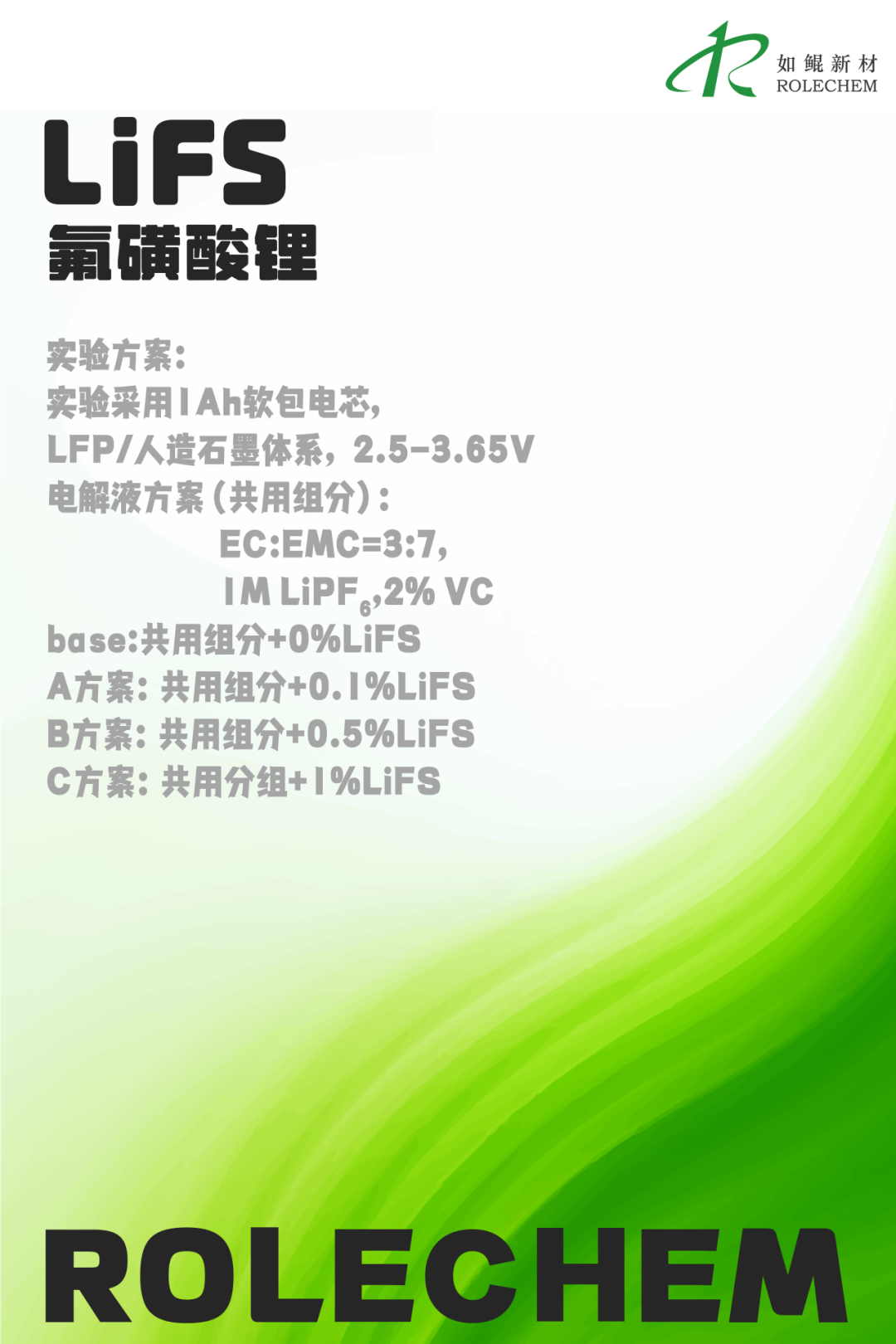

二、评测条件
三、实验结果

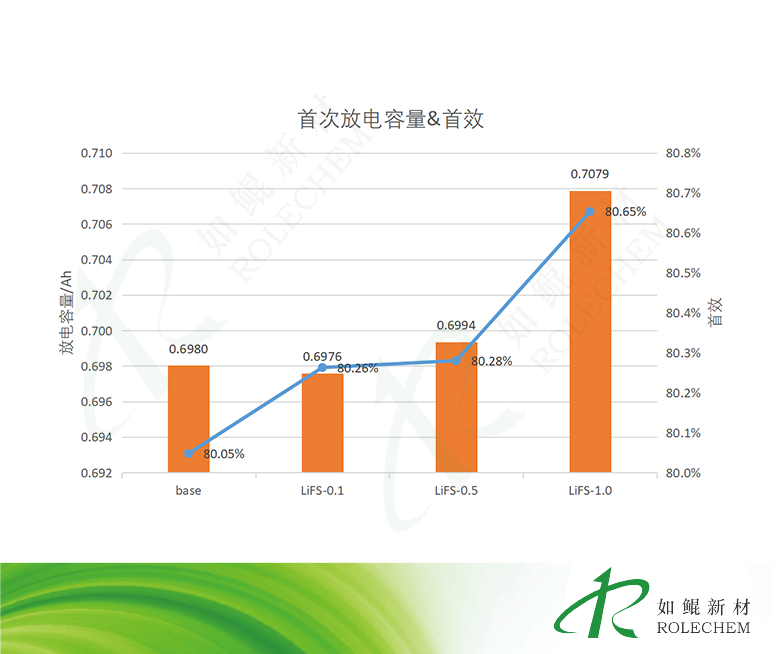

1.容量与首效优化：
01 添加量影响：
当 LiFS 添加量为 1.0% 时，对电芯容量及首效提升效果显著。在 LFP / 人造石墨软包电芯中，1.0% LiFS 组的首次放电容量达 0.7079mAh，首效为 80.65%，均高于 0.1%、0.5% 添加量及基准（Base）组。

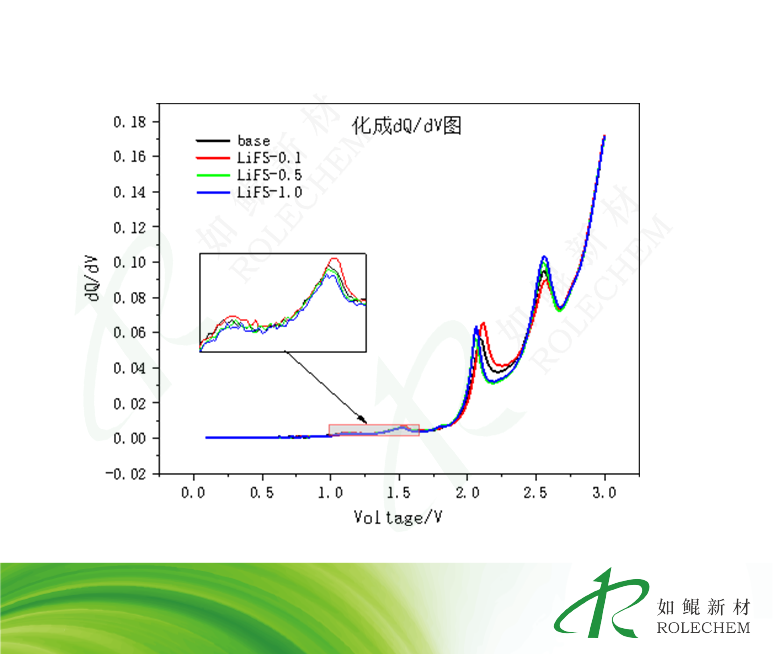

02 SEI 膜优化：
通过dQ/dV曲线图发现，1.0%LiFS组峰在2.15V左右时左移，表明LiFS 可提升添加剂活性，促进形成结构更优的 SEI 膜，减少电极与电解液的副反应，从而改善初始性能。
2.低温性能提升：

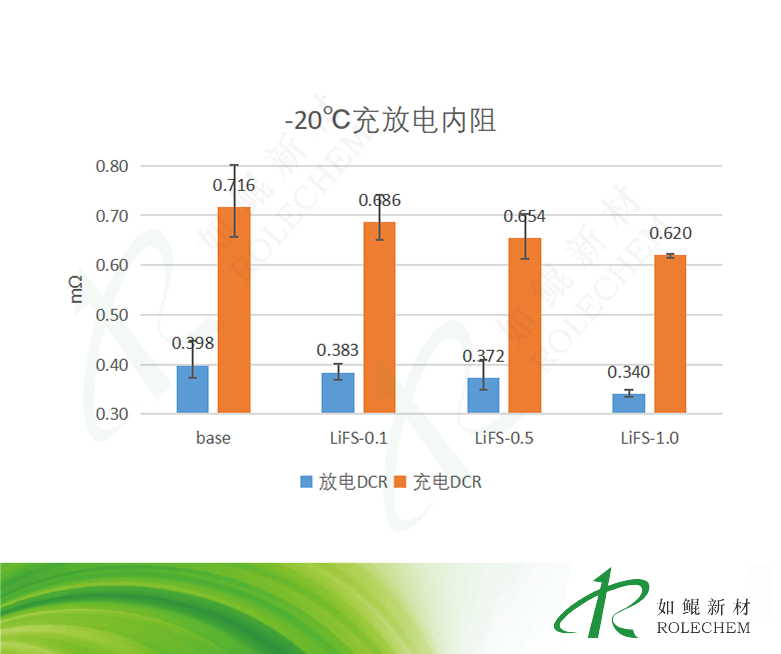

01 阻抗降低：

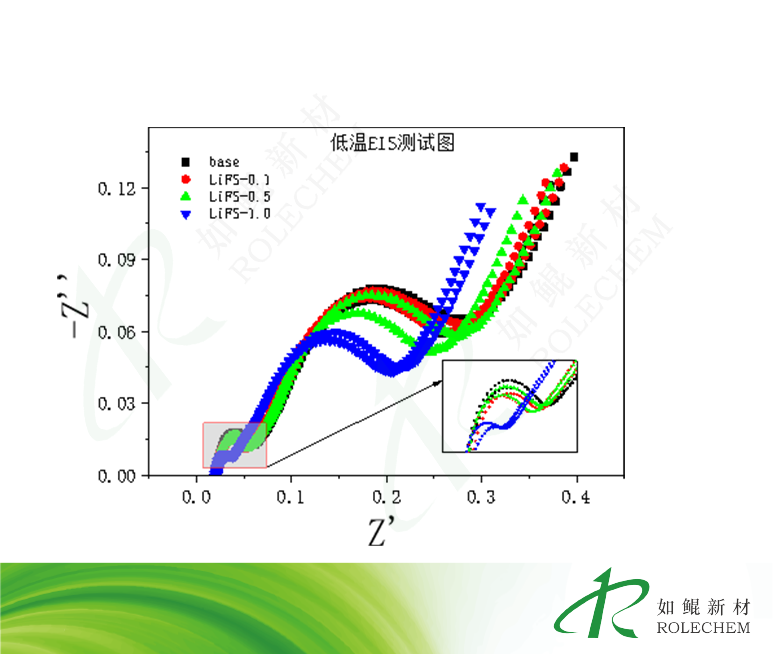

在 - 20℃低温条件下，1.0% LiFS 组的电芯充电 / 放电内阻（DCR）显著低于基准组，其中放电 DCR 从基准组的 0.398mΩ 降至 0.340mΩ，充电 DCR 从 0.716mΩ 降至 0.620mΩ，结合EIS测试表明 LiFS 有效降低了低温下的膜阻抗。

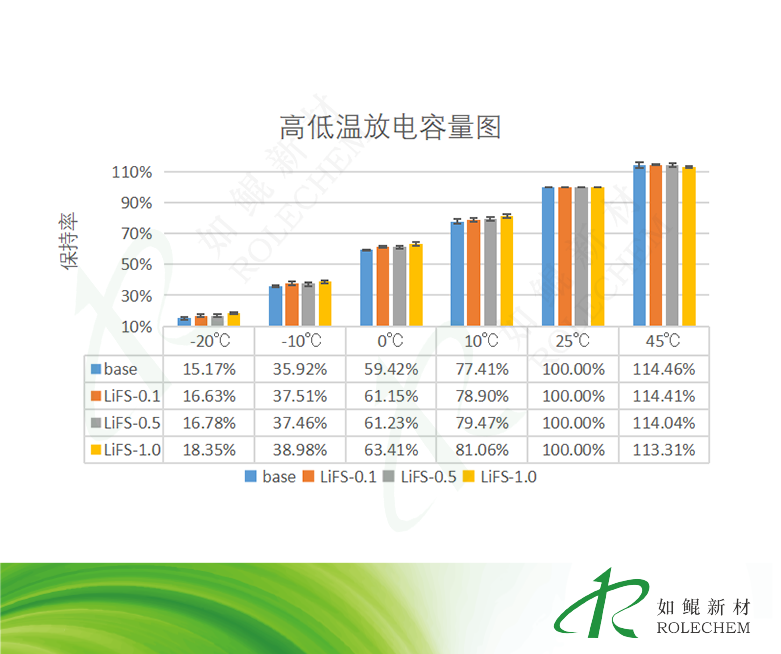

02 放电容量保持率：
在≤10℃环境中，1.0% LiFS 组的放电容量保持率优势明显。例如，-20℃时保持率为 18.35%（基准组 15.17%），10℃时达 81.06%（基准组 77.41%），显示出良好的低温放电能力。
3.充放电性能优势：

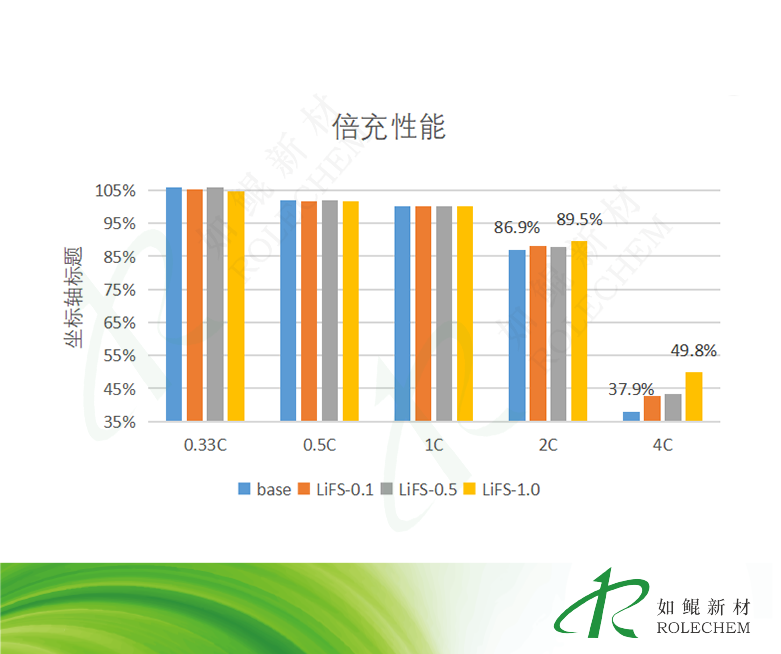

01 高倍率充电：
当充电倍率≥2C 时，1.0% LiFS 组表现突出。4C 充电时，容量保持率为 49.8%（基准组 37.9%），较基准组提升 11.9%；随着倍率增加，优势逐渐明显，体现了 LiFS 对高功率充电的适应性。

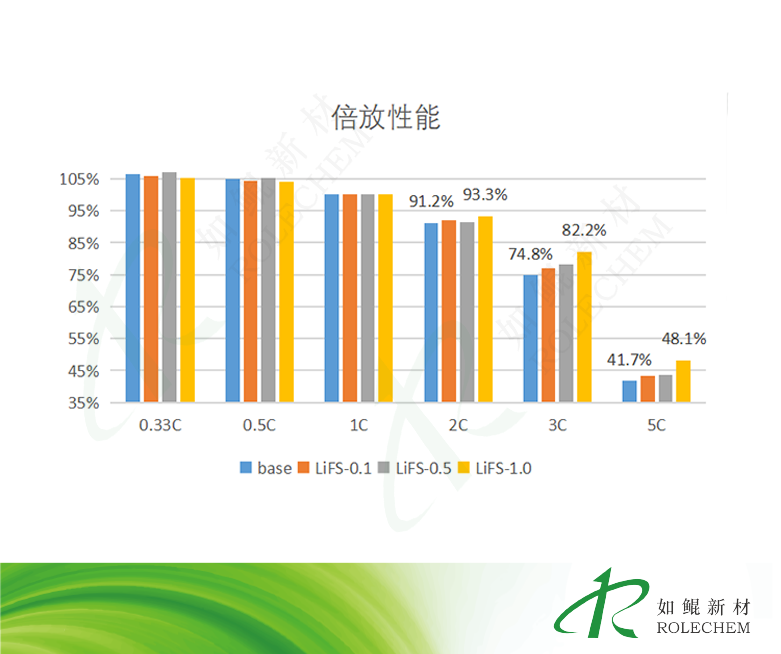

02 高倍率放电：
放电倍率≥2C 时，1.0% LiFS 组优势显著。3C 放电时容量保持率为 82.2%（基准组 74.8%），5C 时达 48.1%（基准组 41.7%），均比基准组高 6% 以上，表明 LiFS 能有效提升电芯在高倍率下的放电效率。
4.高温存储性能（60℃，14 天）：

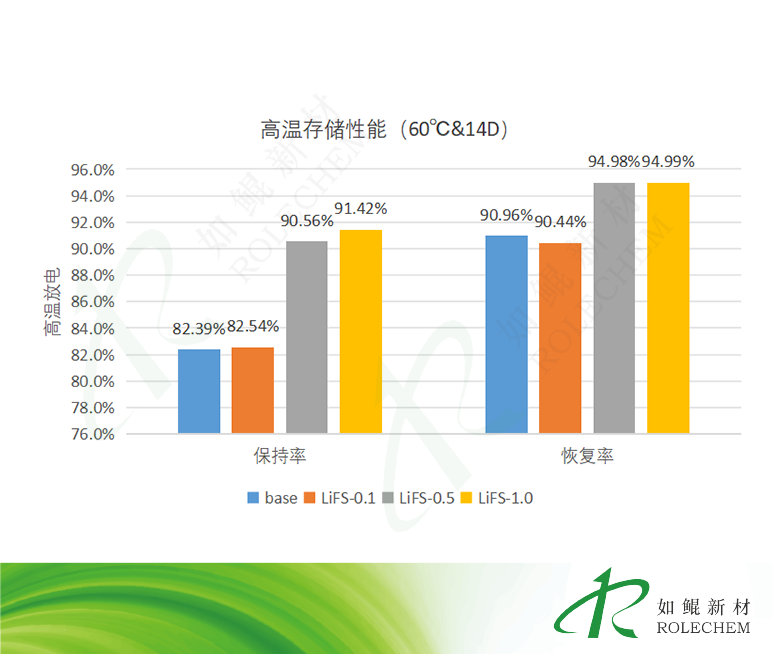

容量保持与恢复：
0.5% 和 1.0% LiFS 组的容量保持率（90.56%、91.42%）和恢复率（94.98%、94.99%）优于基准组（82.39%、90.96%）及 0.1% 组（82.54%、90.44%），显示出良好的高温稳定性。

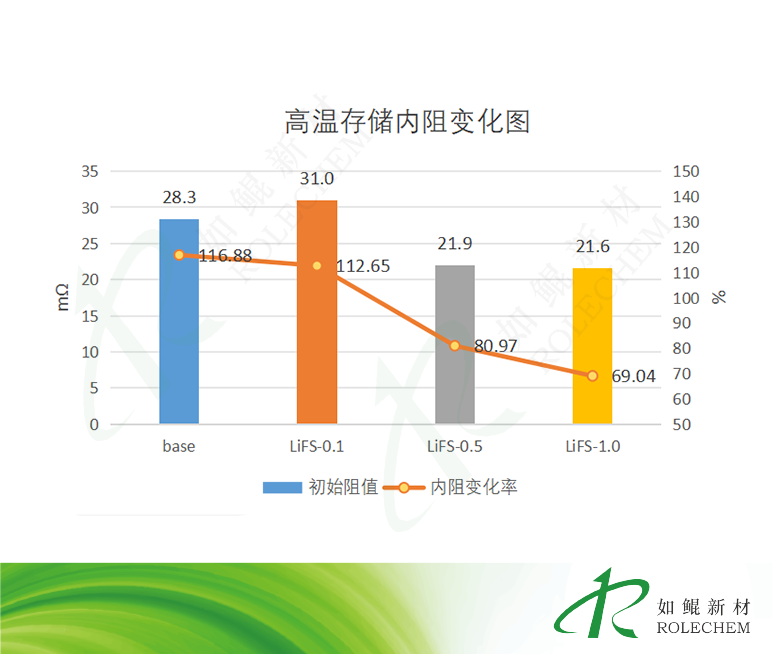

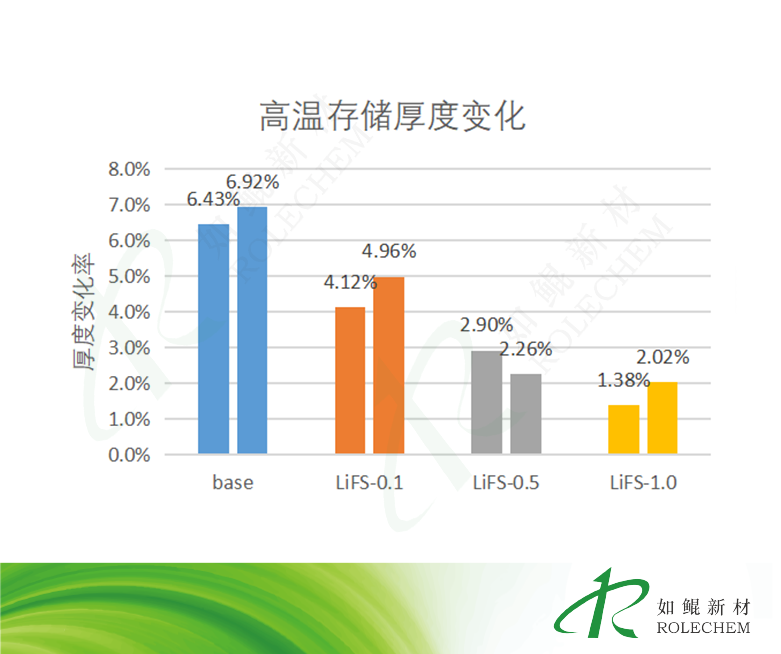

内阻与厚度变化：
随着添加量增加，内阻变化率和厚度膨胀率显著降低。1.0% LiFS 组内阻变化率为 69.04%（基准组 116.88%），厚度变化率 1.70%（基准组 6.67%），表明 LiFS 能抑制高温下的电解液分解和电极膨胀。

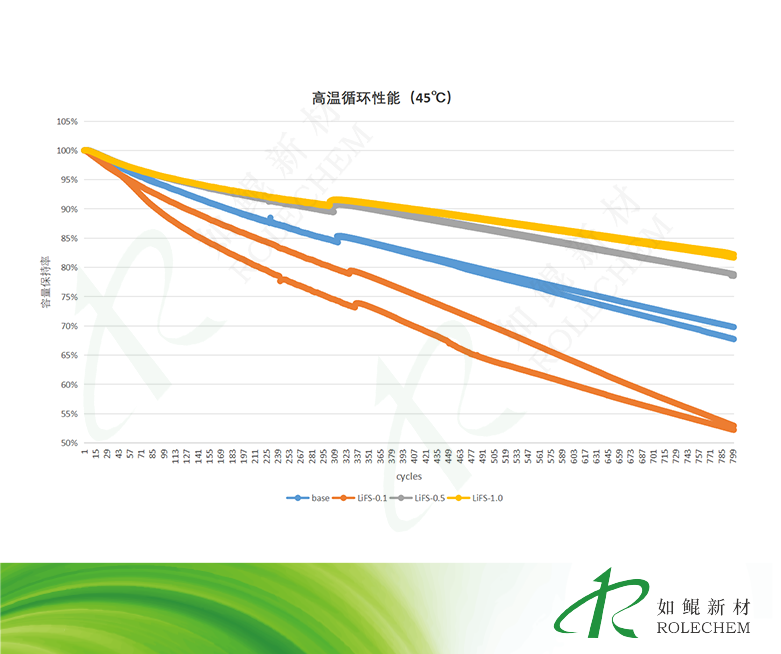

5.高温循环：
循环性能：0.1% LiFS 组因添加量不足，反而劣化高温循环性能；0.5% 和 1.0% 组表现优于基准组，其中 1.0% LiFS 组循环寿命趋势最长，表明合适的添加量可有效提升高温下的循环稳定性。
四、评测总结
以上综合，LiFS 通过降低添加剂活性位点，促进 SEI 膜提前形成，且膜结构更致密，减少电解液持续分解，从而保护电极。
随着添加量增加（0~1.0%），电芯交流阻抗（EIS）显著降低，表明电荷转移阻力减小，界面反应动力学改善。
同时，在提升电芯综合性能（尤其是高低温、倍率及高温稳定性）方面具有显著效果，其作用与添加量密切相关，1.0% 为推荐最优添加量。
